| ब्रांड नाम: | XWH |
| मॉडल संख्या: | डीएन-40, डीएन-63, डी(टी)एन-80, डी(टी)एन-100, डी(टी)एन-125, डी(टी)एन-125, डी(टी)एन-200 |
| एमओक्यू: | 1 |
| कीमत: | Steel Copper Aluminaum |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 50 सेट / महीना |

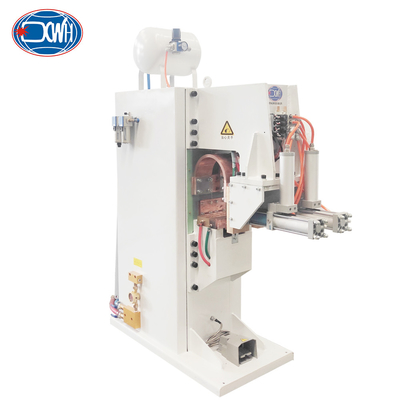

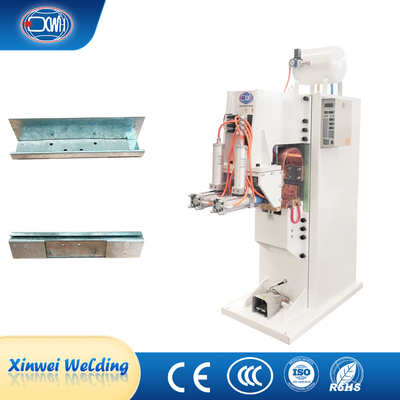

सीएनसी 220v Soldadura Por Punto हाथ प्रतिरोध प्रक्षेपण स्पॉट वेल्डिंग मशीन
उत्पाद का वर्णन
धातु पत्ती वेल्डिंग मशीन के वेल्डिंग कार्य का सिद्धांतः स्टार्ट बटन दबाएं और उपकरण कार्रवाई मैन्युअल हस्तक्षेप के बिना वेल्डिंग नियंत्रक द्वारा पूरा किया जाएगा।वेल्डिंग बिंदु पूरा होने तक. प्रत्येक वेल्डिंग सिर 4 वेल्डिंग बिंदुओं के प्रोजेक्शन वेल्डिंग को पूरा करता है। एक क्लैंपिंग प्रक्रिया में कुल 8 प्रोप्लुशन वेल्ड किए गए थे। प्रत्येक वेल्डिंग बिंदु की वेल्डिंग गुणवत्ता सुनिश्चित करना आसान है।वेल्डिंग दबाव और प्रत्येक वेल्डिंग सिर के वेल्डिंग वर्तमान स्वतंत्र रूप से समायोज्य हैं.
प्रत्येक वेल्डिंग सिर की गति की दिशा क्षैतिज है, और अनुप्रस्थ वेल्डिंग बिंदुओं को वेल्डेड किया जा सकता है। विशेष रूप से बड़े वर्कपीस के लिए उपयुक्त,जब स्थापना असुविधाजनक हो तो कुशल वेल्डिंग प्राप्त करना.
तकनीकी मापदंड
| आइटम/मॉडल | डीएन-40 | डीएन-63 | D(T) N-80 | D(T) N-100 | D(T) N-125 | D(T) N-160 | D(T) N-200 | |
| नामित शक्ति 50% | केवीए | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| नाममात्र प्राथमिक शक्ति | वी | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| माध्यमिक वोल्टेज | वी | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| नामित आवृत्ति | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| मैक्स.शॉर्ट सर्किट करंट | केए | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| अधिकतम वेल्ड पावर | केवीए | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| गर्दन | एमएम | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| मैक्स.फ्रोस इलेक्ट्रोड पर | एन | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| कामकाजी स्ट्रोक | एमएम | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| शीतलन जल खपत 2.5bar | एल/मिनट | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| इलेक्ट्रोड टीएलपी | एमएम | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| हथियार | एमएम | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| प्रक्षेपण क्लैंपिंग प्लेट | एमएम | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| अधिकतम वेल्डिंग क्षमता ए3 स्टील | एमएम | 2.5 + 2.5 | 3+3 | 4+4 | 4.5 + 4.5 | 5+5 | 5+5 | 6+6 |
लाभ
1. मुख्य सर्किट एक पानी से ठंडा उच्च शक्ति वाले थिरिस्टोर मॉड्यूल को अपनाता है, जिसमें मजबूत उत्पादन, स्थिरता और विश्वसनीयता है, और पानी वितरक को उपकरण के बाहर स्थापित किया जा सकता है;
2सभी जल परिपथ घटक स्टेनलेस स्टील से बने हैं और एक दृश्य जल प्रवाह प्रदर्शन से सुसज्जित हैं,जो इलेक्ट्रोड हेड की शीतलन स्थिति की निगरानी करने और इलेक्ट्रोड हेड के अति ताप से रोकने और उसके जीवनकाल को कम करने के लिए अनुकूल है; पानी के मुख्य प्रवेश द्वार में पानी के अवरुद्ध होने से बचने के लिए एक जल फिल्टर लगाया गया है।
3. ऑपरेशन को मैनुअल स्विच या फुट स्विच द्वारा नियंत्रित किया जाता है, जिसमें उच्च उत्पादन दक्षता और कम श्रम तीव्रता होती है। और ऑपरेटरों की ऑपरेटिंग आदतों की सुविधा होती है।
4उपकरण में हवा और पानी के दबाव स्विच और अलार्म हैं। यह वेल्डिंग के दौरान पानी या गैस की कमी को प्रभावी ढंग से रोक सकता है, जिससे उपकरण के उपयोग की सुरक्षा की जाती है।
उत्पाद संरचना
चित्र
आवेदन
