| ब्रांड नाम: | XWH |
| मॉडल संख्या: | डीएन-40, डीएन-63, डी(टी)एन-80, डी(टी)एन-100, डी(टी)एन-125, डी(टी)एन-125, डी(टी)एन-200 |
| एमओक्यू: | 1 |
| कीमत: | USD4500-USD6000 |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 50 सेट / महीना |

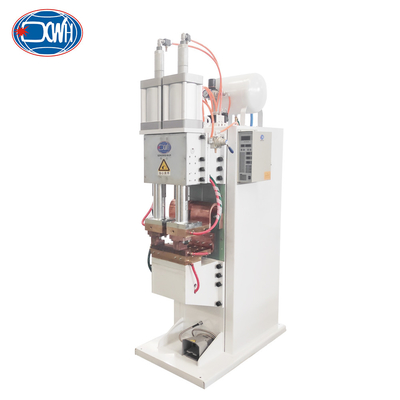

स्थिर प्रेस प्रकार प्रतिरोध स्पॉट वेल्डर प्रक्षेपण स्पॉट वेल्डिंग मशीन
उत्पाद का वर्णन
धातु के पत्ते प्रक्षेपण वेल्डिंग मशीन एक फ्रेम, प्रवाहकीय शीट, वेल्डिंग सिर चलती तंत्र, इलेक्ट्रोड घटकों, वेल्डिंग ट्रांसफार्मर (शक्ति आवृत्ति) जैसे घटकों से बना है,वेल्डिंग मशीन नियंत्रक, वायु सर्किट प्रणाली, शीतलन जल प्रणाली आदि।
उच्च वेल्डिंग दक्षता के लिए ग्राहकों की आवश्यकताओं को पूरा करना, एकल स्पॉट वेल्डिंग मशीनों की तुलना में लगभग 2 गुना (2 सिर) की दक्षता वृद्धि के साथ।एक ही कर्मियों के संचालन के तहत, एक एकल स्पॉट वेल्डिंग मशीन 10 मिनट में 2 वर्कपीस वेल्ड कर सकती है, और एक मल्टी स्पॉट वेल्डिंग मशीन 10 मिनट में 4 वर्कपीस वेल्ड कर सकती है।एक ही उपयोग लागत लगभग दोगुनी से उत्पादन में वृद्धि, और वेल्डिंग गुणवत्ता आसानी से गारंटी है। यह उत्पादन के लिए काफी फायदेमंद है।
तकनीकी मापदंड
| आइटम/मॉडल | डीएन-40 | डीएन-63 | D(T) N-80 | D(T) N-100 | D(T) N-125 | D(T) N-160 | D(T) N-200 | |
| नामित शक्ति 50% | केवीए | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| नाममात्र प्राथमिक शक्ति | वी | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| माध्यमिक वोल्टेज | वी | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| नामित आवृत्ति | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| मैक्स.शॉर्ट सर्किट करंट | केए | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| अधिकतम वेल्ड पावर | केवीए | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| गर्दन | एमएम | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| मैक्स.फ्रोस इलेक्ट्रोड पर | एन | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| कामकाजी स्ट्रोक | एमएम | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| शीतलन जल खपत 2.5bar | एल/मिनट | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| इलेक्ट्रोड टीएलपी | एमएम | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| हथियार | एमएम | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| प्रक्षेपण क्लैंपिंग प्लेट | एमएम | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| अधिकतम वेल्डिंग क्षमता ए 3 स्टील | एमएम | 2.5 + 2.5 | 3+3 | 4+4 | 4.5 + 4.5 | 5+5 | 5+5 | 6+6 |
लाभ
1) वेल्ड नगेट का गठन हमेशा प्लास्टिक की अंगूठी से घिरा होता है, जो पिघली हुई धातु को हवा से अलग करता है, और धातु विज्ञान प्रक्रिया सरल है।
2) हीटिंग समय छोटा है, गर्मी केंद्रित है, इसलिए गर्मी प्रभावित क्षेत्र छोटा है, और विरूपण और तनाव भी छोटे हैं।वेल्डिंग के बाद कैलिब्रेशन और हीट ट्रीटमेंट की व्यवस्था करने की कोई आवश्यकता नहीं है.
3) वेल्डिंग तारों और छड़ों जैसे भरने वाले धातुओं की आवश्यकता नहीं है, साथ ही क्लोरीन, एथिलीन ग्लाइकोल और हाइड्रोजन जैसे वेल्डिंग उपभोग्य सामग्रियों की आवश्यकता नहीं है, जिसके परिणामस्वरूप वेल्डिंग लागत कम होती है।
4) सरल संचालन, मशीनीकरण और स्वचालन को प्राप्त करना आसान है, श्रमिकों के लिए कम दक्षता की आवश्यकता है, और कम श्रम तीव्रता है।
5) उच्च उत्पादकता, कम शोर, और कोई हानिकारक गैस नहीं।
उत्पाद संरचना

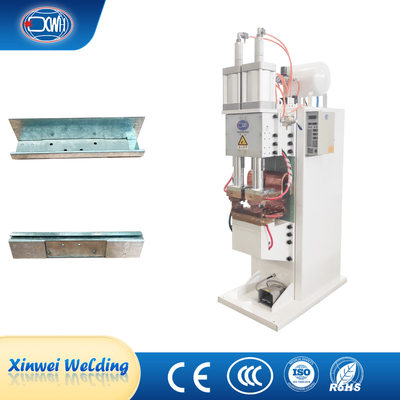

वर्कपीस सामग्रीः जस्ती शीट वर्कपीस मोटाईः 4.0 + 1.5 मिमी; वर्कपीस का अधिकतम आकार 2.2m * 1.2m * 50 मिमी है
चित्र
आवेदन
