| ब्रांड नाम: | XWH |
| मॉडल संख्या: | डीएन2 |
| एमओक्यू: | 1 सेट |
| कीमत: | $3500- $5000.00 |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति सप्ताह 500 सेट/सेट |
उत्पाद वर्णन

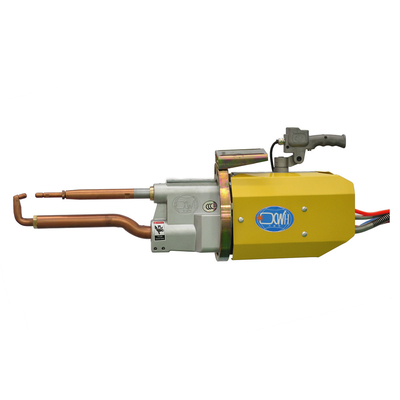

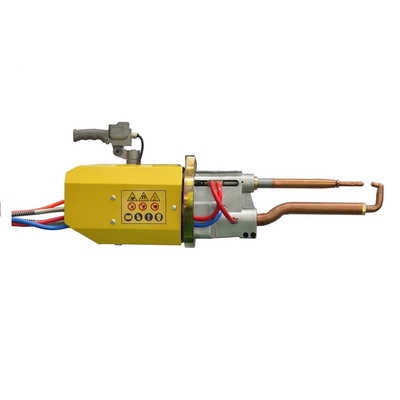

पोर्टेबल स्पॉट वेल्डिंग मशीन प्रतिरोध वेल्डिंग विधि का उपयोग करती है जिसमें वेल्डिंग भागों को गोद जोड़ों में इकट्ठा किया जाता है और दो स्तंभ इलेक्ट्रोड के बीच दबाया जाता है, और बेस धातु को सोल्डर जोड़ों को बनाने के लिए प्रतिरोध गर्मी से पिघलाया जाता है।
| आइटम/मॉडल | इकाई | DN2-31X | डीएन2-31सी | डीएन2-40X | डीएन2-40सी | DN2-63X | DN2-63C |
| 50% पर बिजली | केवीए | 31 | 31 | 40 | 40 | 63 | 63 |
| अधिकतम शॉर्ट सर्किट करंट | केवीए | 14 | 14 | 18 | 18 | 20 | 20 |
| माध्यमिक अनलोड वोल्टेज | वी | 5.58 |
5.58
|
6.8
|
6.8
|
7.9
|
7.9
|
| 50 हर्ट्ज / 60 हर्ट्ज पर वोल्टेज | वी | 380 | 380 | 380 | 380 | 380 | 380 |
| भुजाओं के बीच की दूरी | मिमी |
168-288 |
100 |
168-328
|
100 |
168-428
|
100 |
| इलेक्ट्रोड पर अधिकतम शक्ति | एन |
3000
|
3000
|
3500 |
3000
|
3500 |
3000
|
| वर्किंग स्ट्रोक | मिमी | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| सिलेंडर का मैक्स स्ट्रोक | मिमी |
70
|
50
|
100 | 50 | 100 | 50 |
| मैक्स।हाथ की लम्बाई | मिमी |
750
|
350 | 1000 | 450 | 1100 | 500 |
| संपीड़ित वायु आपूर्ति | एमपीए | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| min.length s arm . के साथ माइल्ड स्टील शीट की अधिकतम मोटाई | मिमी | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| 500 मिमी हथियारों के साथ | मिमी | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| अधिकतम लंबाई वाले हथियारों के साथ | मिमी | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| क्रॉस वायर अधिकतम | मिमी | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| ठंडा पानी का दबाव गिरना | एमपीए |
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
| शीतल जल प्रवाह | एल/मिनट | 4 | 4 | 4 | 4 | 4 | 4 |
* वेल्डिंग हाथ की दूरी, कोण और लंबाई ग्राहकों के अनुरोधों के अनुसार बनाई जा सकती है।
विशेषताएँ:
1. हल्के वजन, संचालित करने में आसान और बिजली बचाने के लिए
2. कॉम्पैक्ट संरचना और आसान रखरखाव
3. टर्नटेबल बियरिंग्स से सुसज्जित है और 360° . घूमता है
4. अनुकूलित वेल्डिंग चिमटे, सबसे लंबी वेल्डिंग भुजा 1300 मिमी है और सबसे छोटी 220 मिमी . है
5. कम पहने हुए हिस्से और उच्च लागत प्रदर्शन
काम करने का सिद्धांत
वर्कपीस को ऊपरी और निचले इलेक्ट्रोड के बीच दबाव और सक्रिय किया जाता है, और प्रतिरोध वेल्डिंग होता है।
जब वेल्डिंग भाग का प्रतिरोध R (Ω) होता है, तो वेल्डिंग करंट I (A) होता है, और समय पर शक्ति t (सेकंड) होती है, सूत्र के अनुसार: वर्तमान I कि धातु सामग्री एक निश्चित प्रतिरोध मान के साथ R एक निश्चित समय के भीतर गुजरता है t प्रतिरोध के कारण गर्म होता है, और उत्पन्न गर्मी Q होती है। धातु प्रतिरोध धारा का उपयोग पिघली हुई धातु को गर्म करने के लिए किया जाता है, और फिर धातु को ठंडा, क्रिस्टलीकृत और दबाव में जोड़ा जाता है।इसे रेजिस्टेंस वेल्डिंग कहते हैं।
वेल्डिंग आर्म को अनुकूलित किया जा सकता है
वेल्डिंग प्रक्रिया में वेल्डिंग
इस वेल्डिंग मशीन की मुख्य कार्य प्रक्रिया चार बुनियादी प्रक्रियाओं से बनी है: दबाव, वेल्डिंग, रखरखाव और आराम, और यदि आवश्यक हो तो अतिरिक्त प्रक्रियाएं जोड़ी जा सकती हैं।
वेल्डिंग: एक निश्चित समय की देरी के बाद, नियंत्रक में थाइरिस्टर (सिलिकॉन नियंत्रित तत्व) को चालू और चालू किया जाता है, ट्रांसफार्मर का प्राथमिक पक्ष नियंत्रणीय प्राथमिक धारा प्राप्त करता है, और ट्रांसफार्मर का द्वितीयक पक्ष वेल्डिंग करंट उत्पन्न करता है, जो पहुंच जाता है वर्कपीस को गर्म करने के लिए द्वितीयक सर्किट के माध्यम से इलेक्ट्रोड, जिसके परिणामस्वरूप वर्कपीस के संपर्क में पिघलने लगता है।इस प्रक्रिया को "वेल्डिंग" कहा जाता है, और प्रक्रिया पैरामीटर वेल्डिंग समय, वेल्डिंग चालू और इलेक्ट्रोड दबाव हैं
