| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | XWH |
| प्रमाणन: | CE |
| मॉडल संख्या: | डी(एन)बी--160, डी(एन)बी--200, डी(एन)बी--250 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | USD35000-USD40000 |
| पैकेजिंग विवरण: | लकड़ी का केस |
| प्रसव के समय: | 15 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | 50 सेट/माह |
| प्रोडक्ट का नाम: | पूर्ण स्वचालित फायर-प्रूफ डोर स्टेशनरी स्पॉट वेल्डर | वेल्डिंग सामग्री: | मिश्र धातु धातु एल्यूमीनियम स्टेनलेस स्टील |
|---|---|---|---|
| विशेषता: | प्रोजेक्शन स्पॉट वेल्डिंग | मशीन की तरह: | प्रतिरोध वेल्डिंग मशीन |
| आवेदन पत्र: | औद्योगिक | Moq: | 1 सेट |
| वारंटी सेवा के बाद: | वीडियो तकनीकी सहायता, ऑनलाइन समर्थन और स्पेयर पार्ट्स | बिक्री के बाद सेवा प्रदान की: | नि: शुल्क स्पेयर पार्ट्स, फील्ड स्थापना, कमीशनिंग और प्रशिक्षण |
| हाई लाइट: | 220V एल्यूमिनियम स्पॉट वेल्डर,बहुआयामी एल्यूमिनियम स्पॉट वेल्डर |
||

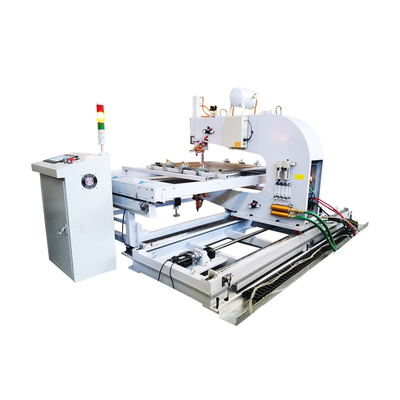

केज रीइंफोर्सिंग मेश 220V मल्टीफंक्शनल मशीन वेल्डिंग एल्युमिनियम स्पॉट वेल्डर
उत्पाद परिचय
स्टेशनरी स्पॉट वेल्डिंग मशीन को फायर प्रूफ दरवाजे के लिए अनुकूलित किया गया है।वेल्डिंग मशीन रैक, वर्कपीस मूविंग प्लेटफॉर्म, वेल्डिंग मशीन मूविंग मैकेनिज्म, ऊपरी और निचले इलेक्ट्रोड, वेल्डिंग ट्रांसफार्मर, वेल्डिंग मशीन कंट्रोलर, पीएलसी कंट्रोलर, एयर सर्किट सिस्टम, कूलिंग वॉटर सर्किट सिस्टम और अन्य घटकों से बनी होती है।
तकनीकी मापदंड
| मॉडल / आइटम | डी (एन) बी - 160 | डी (एन) बी - 200 | डी (एन) बी - 250 |
| रेटेड पावर (केवीए) | 160 | 200 | 250 |
| पावर इनपुट (वी) | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| मैक्स।शॉर्ट सर्किट करंट (KA) | 40 | 40 | 45 |
| मैक्स।बल (एन) | 6000 | 10000 | 15000 |
| इलेक्ट्रोड की लंबाई (एमएम) | 450 | 450 | 500 |
| वर्किंग स्ट्रोक (एमएम) | 80 | 80 | 80 |
| शीतलक खपत (एल / मिनट) | 20 | 20 | 20 |
| अधिकतम वेल्डिंग क्षमता (एमएम) | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
लाभ
1. इलेक्ट्रोड के ऊपर और नीचे स्थिर मशीन संरचना सहायक स्ट्रोक के साथ दबाव मोड लागू करती है।वेल्डिंग दक्षता बहुत अधिक है।
2. वेल्डिंग मशीन का ट्रांसफार्मर विशेष प्रतिरोध वेल्डिंग मशीन को गोद लेता है, सिलिकॉन स्टील का टुकड़ा उच्च चुंबकीय होता है: आंतरिक पानी- बल द्वारा ठंडा;मजबूत शक्ति और उच्च कर्तव्य अनुपात।
3. माइक्रो-कंप्यूटर द्वारा नियंत्रित और वेल्डिंग सेटिंग्स के अधिकतम 16 सेटों में सहेजा जा सकता है, जो विभिन्न प्रकार की वेल्डिंग शीट्स के लिए काफी सुविधाजनक है।
4. अखरोट, स्टड, यातायात उपकरण, घरेलू सामान, कारों में व्यापक रूप से उपयोग किया जा सकता है।और इसे कम कार्बन स्टील, स्टेनलेस स्टील, लेपित स्टील, अलौह धातु के तार, शीट, पाइप, आदि को वेल्ड किया जा सकता है।
संरचना
वेल्डिंग मशीन के घटक:
फायर डोर स्पॉट वेल्डिंग मशीन में एक फ्रेम, एक वर्कपीस मूविंग प्लेटफॉर्म, एक वेल्डिंग मशीन मूविंग मैकेनिज्म, ऊपरी और निचले इलेक्ट्रोड, एक वेल्डिंग ट्रांसफार्मर और एक वेल्डिंग मशीन कंट्रोलर, पीएलसी कंट्रोलर, एयर सर्किट सिस्टम, कूलिंग वॉटर सर्किट सिस्टम और अन्य होते हैं। अवयव।
वायवीय संचरण तंत्र:
जब वेल्डिंग के लिए फायर डोर स्पॉट वेल्डिंग मशीन का उपयोग किया जाता है, तो ऊपरी इलेक्ट्रोड के निचले हिस्से और वेल्ड के दबाव को वायवीय संचरण तंत्र द्वारा महसूस किया जाता है, तंत्र सिलेंडर, पिस्टन, गाइड रॉड, सीलिंग रिंग, सीलिंग रिंग से बना होता है। आदि।
एयर सर्किट सिस्टम:
एयर सर्किट सिस्टम बॉल वाल्व, एयर फिल्टर, प्रेशर रिड्यूसिंग वॉल्व, ऑयल एटमाइजर, इलेक्ट्रोमैग्नेटिक एयर वॉल्व, सिलेंडर आदि से बना होता है।
काम करने का सिद्धांत
वर्कपीस स्थापित करें: रियर पोजिशनिंग ब्लॉक और राइट पोजिशनिंग ब्लॉक को रेफरेंस पोजिशनिंग ब्लॉक के रूप में उपयोग किया जाता है।समायोजित करने के लिए, मोटर शून्य बिंदु को ठीक करने की आवश्यकता है।अन्य पोजिशनिंग ब्लॉक को वर्कपीस के करीब समायोजित किया जा सकता है।वेल्डिंग स्पॉट के विस्थापन से बचने के लिए साइड फ्लोटिंग पोजिशनिंग ब्लॉक वर्कपीस और पैनल के ढांचे को एक साथ जोड़ता है।(मैनुअल क्लैम्पिंग स्क्रू साइड फ्लोटिंग पोजिशनिंग ब्लॉक पर वर्कपीस को ठीक करता है)।
वेल्डिंग: स्टार्ट (स्वचालित) स्विच दबाए जाने के बाद, स्टॉप बटन दबाए जाने तक प्रोग्राम स्वचालित रूप से उत्पाद को पूरा करने के लिए उपकरण की कार्रवाई को नियंत्रित करता है।
सुरक्षा सावधानियां
मशीन का उपयोग करने से पहले, कृपया इस मैनुअल को सही उपयोग के लिए पढ़ना सुनिश्चित करें।

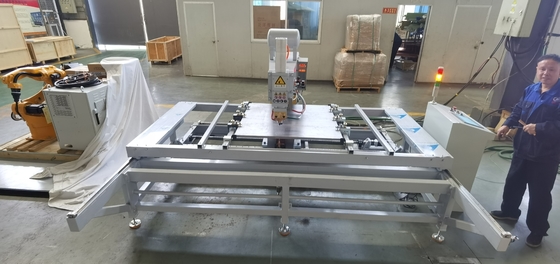

इमेजिस
आवेदन
