उत्पत्ति के प्लेस: | चीन |
---|---|
ब्रांड नाम: | XWH |
प्रमाणन: | CE |
मॉडल संख्या: | डी(एन)बी--100, डी(एन)बी--160, डी(एन)बी--200, डी(एन)बी--250 |
न्यूनतम आदेश मात्रा: | 1 |
मूल्य: | USD29000-USD39000 |
पैकेजिंग विवरण: | लकड़ी का केस |
प्रसव के समय: | 15 कार्य दिवस |
भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
आपूर्ति की क्षमता: | 50 सेट/माह |
प्रोडक्ट का नाम: | डीसी इन्वर्टर प्रेसिजन स्टील दरवाजा एल्यूमिनियम स्टड मल्टी हेड स्पॉट वेल्डिंग मशीन | वेल्डिंग सामग्री: | स्टील कॉपर एल्यूमीनियम आदि |
---|---|---|---|
समारोह: | कार ईंधन टैंक स्पॉट वेल्डिंग | मशीन की तरह: | प्रतिरोध वेल्डिंग मशीन |
फ़ायदा: | वेल्डिंग मजबूती से | कीवर्ड: | मल्टी हेड स्पॉट वेल्डिंग मशीन |
वारंटी सेवा के बाद: | वीडियो तकनीकी सहायता, ऑनलाइन समर्थन और स्पेयर पार्ट्स | बिक्री के बाद सेवा प्रदान की: | नि: शुल्क स्पेयर पार्ट्स, फील्ड स्थापना, कमीशनिंग और प्रशिक्षण |
हाई लाइट: | मल्टी हेड स्पॉट वेल्डिंग मशीन सीई,200 केवीए प्रतिरोध वेल्डिंग मशीन,डीसी इन्वर्टर प्रतिरोध वेल्डिंग मशीन |

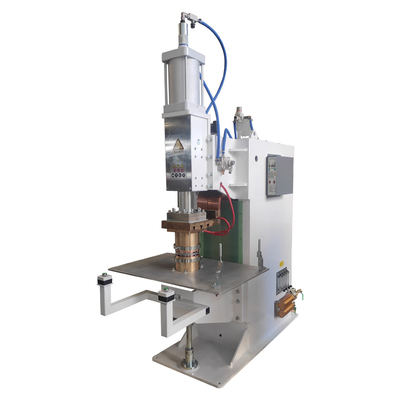

डीसी इन्वर्टर प्रेसिजन स्टील दरवाजा एल्यूमिनियम स्टड मल्टी हेड स्पॉट वेल्डिंग मशीन
उत्पाद परिचय
मल्टी हेड स्पॉट वेल्डिंग मशीन मुख्य रूप से मशीन बॉडी, ट्रांसफॉर्मर, अपर और लोअर प्रोजेक्शन वेल्डिंग प्लेटफॉर्म (स्पेशल प्रोजेक्शन वेल्डिंग मशीन), अपर और लोअर वेल्डिंग आर्म बॉडी (स्पेशल स्पॉट वेल्डिंग मशीन), गैस सर्किट (प्रेशराइजेशन) सिस्टम, वॉटर सर्किट से बनी होती है। (शीतलन) प्रणाली, नियंत्रक और मैनुअल स्विच।
तकनीकी मापदंड
मॉडल / आइटम | डीएन (बी) -100 | डी (एन) बी - 160 | डी (एन) बी - 200 | डी (एन) बी - 250 |
रेटेड पावर (केवीए) | 100 | 160 | 200 | 250 |
पावर इनपुट (वी) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
मैक्स।शॉर्ट सर्किट करंट (KA) | 30 | 40 | 40 | 45 |
मैक्स।बल (एन) | 6000 | 6000 | 10000 | 15000 |
इलेक्ट्रोड की लंबाई (एमएम) | 450 | 450 | 450 | 500 |
वर्किंग स्ट्रोक (एमएम) | 80 | 80 | 80 | 80 |
शीतलक खपत (एल / मिनट) | 20 | 20 | 20 | 20 |
अधिकतम वेल्डिंग क्षमता (एमएम) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
लाभ
1. वेल्डिंग करंट DC है।जब द्वितीयक वाइंडिंग में आगमनात्मक / चुंबकीय सामग्री होती है, तो वेल्डिंग प्रभावित नहीं होगी;
2. स्थिर स्थान वेल्डिंग मशीन का शरीर मोटा स्टील प्लेट द्वारा डाला जाता है, और शरीर स्थिर होता है।
3. ऊपरी और निचले इलेक्ट्रोड सहायक दबाव के साथ अत्यधिक प्रवाहकीय सामग्री से बने होते हैं, जिसमें अच्छा वेल्डिंग प्रभाव और उच्च दक्षता होती है।आंतरिक जल शीतलन प्रणाली वेल्डिंग तापमान को कम कर सकती है।
4. स्पॉट वेल्डर वेल्डिंग मोड के 15 समूहों तक स्टोर कर सकता है, जो विभिन्न वर्कपीस की आवश्यकताओं को पूरा कर सकता है।
प्रमुख संरचना
काम के सिद्धांत
वेल्डिंग वर्कपीस की प्रक्रिया में "दबाव", "वेल्डिंग", "रखरखाव", "आराम" और अन्य प्रक्रियाओं का समय नियंत्रण स्पॉट वेल्डिंग नियंत्रक में समय नियामक द्वारा पूरा किया जाता है।प्रत्येक प्रक्रिया के लिए आवश्यक समय और वेल्डिंग करंट का आकार (यानी, "वेल्डिंग विनिर्देश") अग्रिम में निर्धारित किया जाना चाहिए।
जब वेल्डिंग मशीन वेल्डिंग कर रही हो, तो पहले वर्कपीस को वेल्डिंग चिमटे के इलेक्ट्रोड के बीच रखें, फिर स्विच को मैन्युअल रूप से दबाएं, "दबाव" प्रोग्राम शुरू होता है, सोलनॉइड वाल्व कार्य करता है, और संपीड़ित हवा बनाने के लिए वेल्डिंग मशीन के सिलेंडर में प्रवेश करती है वेल्डिंग चिमटे का इलेक्ट्रोड कार्य करता है, और फिर वर्कपीस को कसकर दबाएं;उचित देरी के बाद, "वेल्डिंग" प्रक्रिया शुरू होती है।इस समय, वेल्डिंग ट्रांसफार्मर का प्राथमिक कॉइल ट्रिगर थाइरिस्टर (जिसका चालन कोण नियंत्रणीय है) के माध्यम से बिजली की आपूर्ति से जुड़ा होता है, और वर्कपीस को वेल्ड करने के लिए द्वितीयक वेल्डिंग करंट उत्पन्न होता है;"वेल्डिंग" प्रक्रिया के बाद, थाइरिस्टर बंद हो जाता है, ट्रांसफार्मर प्राथमिक कॉइल बंद हो जाता है, और वेल्डिंग मशीन "रखरखाव" प्रक्रिया में प्रवेश करती है;समय की अवधि के लिए दबाव बनाए रखने के बाद, सोलनॉइड वाल्व काट दिया जाता है, ऊपरी इलेक्ट्रोड वर्कपीस को छोड़ देता है, और वेल्डिंग मशीन "आराम" प्रक्रिया में प्रवेश करती है।इस समय, एक वेल्डिंग चक्र पूरा हो चुका है।
संदर्भ चित्र
आवेदन
