| ब्रांड नाम: | XWH |
| मॉडल संख्या: | डी(एन)बी--100, डी(एन)बी--160, डी(एन)बी--200, डी(एन)बी--250 |
| एमओक्यू: | 1 |
| कीमत: | USD29000-USD39000 |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 50 सेट/माह |

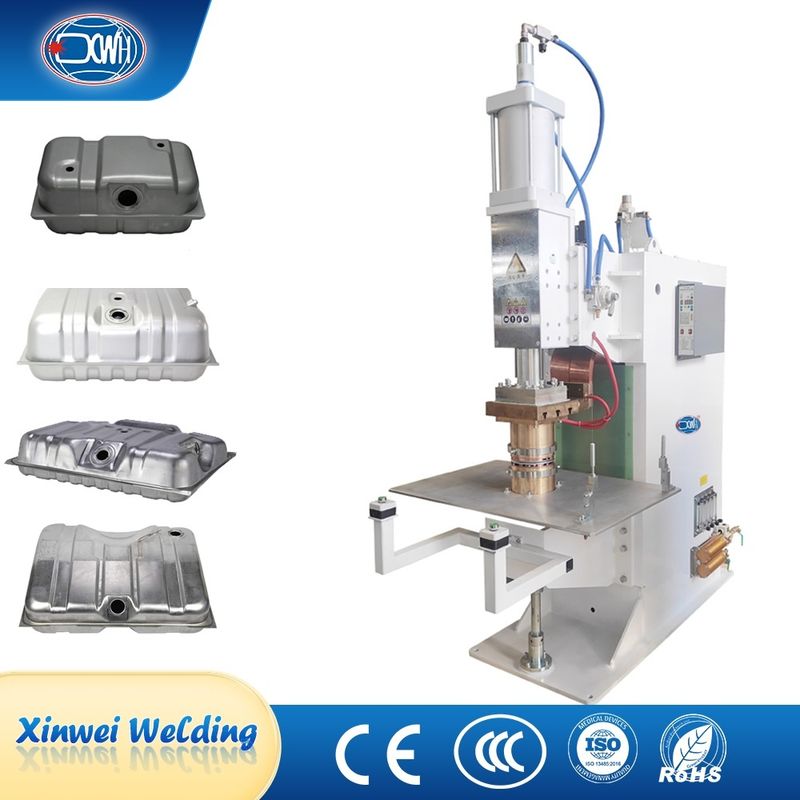

Hf प्रतिरोध कैपेसिटिव डिस्चार्ज वाटर कूलिंग मल्टी हेड स्पॉट वेल्डिंग मशीन
उत्पाद परिचय
मल्टी हेड स्पॉट वेल्डिंग मशीन 380V/50Hz तीन-फेज AC पावर सप्लाई पर काम कर रही है। तीन-फेज रेक्टिफायर, इन्वर्टर तकनीक और फीडबैक कंट्रोल सिस्टम द्वारा, वेल्डिंग हीट, प्री-प्रेस टाइम, मेंटेनेंस टाइम और सीज़ टाइम को नियंत्रित करके, वेल्डिंग आवश्यकताओं को प्राप्त किया जाता है। वेल्डिंग मशीन का व्यापक रूप से ऑटोमोबाइल, घरेलू उपकरणों, इलेक्ट्रॉनिक इंस्ट्रूमेंटेशन, एयरोस्पेस और अन्य प्रक्षेपण वेल्डिंग प्रक्रिया उद्योग में उपयोग किया जाता है।
तकनीकी पैरामीटर
| मॉडल/आइटम | DN(B)-100 | D(N)B--160 | D(N)B--200 | D(N)B--250 |
| रेटेड पावर (KVA) | 100 | 160 | 200 | 250 |
| पावर इनपुट(V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| अधिकतम शॉर्ट सर्किट करंट(KA) | 30 | 40 | 40 | 45 |
| अधिकतम बल (N) | 6000 | 6000 | 10000 | 15000 |
| इलेक्ट्रोड लंबाई(MM) | 450 | 450 | 450 | 500 |
| कार्यशील स्ट्रोक(MM) | 80 | 80 | 80 | 80 |
| शीतलन खपत(L/min) | 20 | 20 | 20 | 20 |
| अधिकतम वेल्डिंग क्षमता(MM) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
लाभ
1. इलेक्ट्रोड के ऊपर और नीचे स्थिर मशीन संरचना सहायक स्ट्रोक के साथ दबाव मोड लागू करती है। वेल्डिंग दक्षता बहुत अधिक है।
2. वेल्डिंग मशीन का ट्रांसफॉर्मर विशेष प्रतिरोध वेल्डिंग मशीन को अपनाता है, सिलिकॉन स्टील स्लाइस उच्च चुंबकीयता की विशेषता है: आंतरिक रूप से पानी से ठंडा; मजबूत शक्ति और उच्च ड्यूटी अनुपात।
3. माइक्रो-कंप्यूटर द्वारा नियंत्रित और अधिकतम 16 सेट वेल्डिंग सेटिंग्स को सहेजा जा सकता है, जो विभिन्न प्रकार की वेल्डिंग शीट के लिए काफी सुविधाजनक है।
4. एयरोस्पेस, ऑटोमोबाइल और ऑटोमोबाइल पार्ट्स निर्माण, नई ऊर्जा और पावर बैटरी और उच्च गुणवत्ता वाली वेल्डिंग आवश्यकताओं के अन्य विशेष क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।
प्रमुख संरचना
जलमार्ग (शीतलन) प्रणाली
मुख्य पानी का इनलेट पाइप और आउटलेट पाइप वेल्डिंग मशीन के पीछे स्थापित हैं। जब पानी का इनलेट बॉल वाल्व खोला जाता है, तो पानी वितरण ब्लॉक में प्रवेश करता है और तीन तरीकों से विभाजित होता है: एक तरीका वेल्डिंग ट्रांसफॉर्मर के पानी के पाइप से जुड़ा होता है ताकि ट्रांसफॉर्मर को ठंडा किया जा सके; एक तरीका ऊपरी और निचले इलेक्ट्रोड वेल्डिंग आर्म बॉडी के पानी के इनलेट नोजल के साथ श्रृंखला में जुड़ा होता है ताकि ऊपरी और निचले इलेक्ट्रोड हेड को ठंडा किया जा सके (एक तरीका ऊपरी और निचले प्रक्षेपण वेल्डिंग प्लेटफॉर्म के पानी के इनलेट नोजल के साथ श्रृंखला में जुड़ा होता है ताकि ऊपरी और निचले प्रक्षेपण वेल्डिंग प्लेटफॉर्म और ऊपरी और निचले प्रक्षेपण वेल्डिंग इलेक्ट्रोड को ठंडा किया जा सके); एक सर्किट थाइरिस्टर (मशीन बॉडी की ऊपरी परत में स्थापित) के पानी के इनलेट नोजल से जुड़ा होता है, और कूलिंग थाइरिस्टर। पानी के सर्किट (शीतलन) प्रणाली के लिए निम्नलिखित चित्र देखें।
संदर्भ चित्र
अनुप्रयोग
