| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | XWH |
| प्रमाणन: | CE |
| मॉडल संख्या: | डीएन2 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | $4500- $6000.00 |
| पैकेजिंग विवरण: | लकड़ी का केस |
| प्रसव के समय: | 15 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | 500 सेट/सेट प्रति सप्ताह |
| प्रोडक्ट का नाम: | बिक्री के लिए पोर्टेबल वेल्डर | आवेदन: | ऑटो बॉडी स्पॉट वेल्डर |
|---|---|---|---|
| समारोह: | प्रतिरोध वेल्डिंग मशीन | Moq: | 1 सेट |
| <i>Max.</i> <b>मैक्स।</b> <i>Welding Thickness</i> <b>वेल्डिंग मोटाई</b>: | 5+5 मिमी | विशेषता: | आसान कामकाज |
| वारंटी सेवा के बाद: | वीडियो तकनीकी सहायता, ऑनलाइन समर्थन और स्पेयर पार्ट्स | बिक्री के बाद सेवा प्रदान की: | नि: शुल्क स्पेयर पार्ट्स, फील्ड स्थापना, कमीशनिंग और प्रशिक्षण |
| हाई लाइट: | मोबाइल पोर्टेबल वेल्डिंग मशीन,एल्यूमीनियम प्रकार पोर्टेबल वेल्डिंग मशीन,380V ऑटो बॉडी स्पॉट वेल्डर |
||
उत्पाद वर्णन

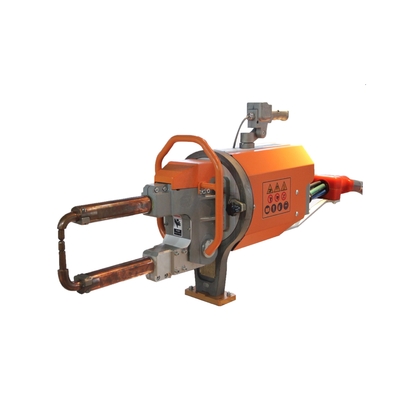

पोर्टेबल स्पॉट वेल्डिंग मशीन में मुख्य रूप से एक वेल्डिंग ट्रांसफॉर्मर, एक गैस पाथ सिस्टम (एयर सिलेंडर, सोलनॉइड वाल्व, एयर सोर्स प्रोसेसिंग पार्ट्स), एक वाटर पाथ कूलिंग सिस्टम (इनलेट और आउटलेट वॉटर पाइप, डिस्ट्रीब्यूशन ब्लॉक), एक इलेक्ट्रोड आर्म असेंबली ( इलेक्ट्रोड आर्म, कर्व्ड इलेक्ट्रोड आर्म, इलेक्ट्रोड सीट, इलेक्ट्रोड एक्सटेंशन रॉड, इलेक्ट्रोड कैप), एक कंट्रोल हैंडल, एक हैंगिंग रोटेटिंग मैकेनिज्म और एक कंट्रोलर।
| आइटम / मॉडल | इकाई | डीएन2-31एक्स | डीएन2-31सी | डीएन2-40एक्स | डीएन2-40सी | डीएन2-63एक्स | डीएन2-63सी |
| 50% पर बिजली | केवीए | 31 | 31 | 40 | 40 | 63 | 63 |
| अधिकतम शॉर्ट सर्किट करंट | केवीए | 14 | 14 | 18 | 18 | 20 | 20 |
| माध्यमिक अनलोड वोल्टेज | वी | 5.58 |
5.58
|
6.8
|
6.8
|
7.9
|
7.9
|
| 50Hz/60Hz पर वोल्टेज | वी | 380 | 380 | 380 | 380 | 380 | 380 |
| भुजाओं के बीच की दूरी | मिमी |
168-288 |
100 |
168-328
|
100 |
168-428
|
100 |
| इलेक्ट्रोड पर अधिकतम शक्ति | एन |
3000
|
3000
|
3500 |
3000
|
3500 |
3000
|
| वर्किंग स्ट्रोक | मिमी | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| मैक्स। सिलेंडर का स्ट्रोक | मिमी |
70
|
50
|
100 | 50 | 100 | 50 |
| मैक्स।बिल्कुल करीब | मिमी |
750
|
350 | 1000 | 450 | 1100 | 500 |
| संपीड़ित हवा की आपूर्ति | एमपीए | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| माइल्ड स्टील शीट की अधिकतम मोटाई न्यूनतम लंबाई वाली बांह के साथ | मिमी | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| 500 मिमी हथियारों के साथ | मिमी | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| अधिकतम लंबाई वाली भुजाओं के साथ | मिमी | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| क्रॉस वायर अधिकतम | मिमी | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| ठंडा पानी का दबाव गिरना | एमपीए |
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
| शीतल जल प्रवाह | एल / मिन | 4 | 4 | 4 | 4 | 4 | 4 |
* दूरी, कोण और वेल्डिंग हाथ की लंबाई ग्राहकों के अनुरोध के अनुसार बनाया जा सकता है।
विशेषताएँ:
1. हल्के वजन, संचालित करने और बिजली बचाने में आसान
2. कॉम्पैक्ट संरचना और आसान रखरखाव
3. टर्नटेबल बियरिंग्स से लैस है और 360 ° घूमता है
4. अनुकूलित वेल्डिंग चिमटे, सबसे लंबी वेल्डिंग बांह 1300 मिमी और सबसे छोटी 220 मिमी है
5. कम पहने हुए हिस्से और उच्च लागत प्रदर्शन
काम के सिद्धांत
वर्कपीस को ऊपरी और निचले इलेक्ट्रोड के बीच दबाव और सक्रिय किया जाता है, और इसमें प्रतिरोध वेल्डिंग होती है।
जब वेल्डिंग भाग का प्रतिरोध R (Ω) होता है, तो वेल्डिंग करंट I (A) होता है, और समय पर शक्ति t (sec) होती है, सूत्र के अनुसार: वर्तमान I वह धातु सामग्री एक निश्चित प्रतिरोध मान के साथ आर एक निश्चित समय के भीतर गुजरता है टी प्रतिरोध के कारण गर्म हो जाता है, और उत्पन्न गर्मी क्यू है। पिघला हुआ धातु को गर्म करने के लिए धातु प्रतिरोध वर्तमान का उपयोग किया जाता है, और फिर धातु को ठंडा, क्रिस्टलीकृत और दबाव में जोड़ा जाता है।इसे प्रतिरोध वेल्डिंग कहा जाता है।
वेल्डिंग आर्म को अनुकूलित किया जा सकता है
उत्पाद संरचना का अवलोकन
वेल्डिंग मशीन की यह श्रृंखला मुख्य रूप से वेल्डिंग ट्रांसफार्मर, गैस सर्किट (दबाव) प्रणाली, जल सर्किट (शीतलन) प्रणाली, वेल्डिंग चिमटे, प्रतिरोध वेल्डिंग नियंत्रक और गति तंत्र से बनी है।वेल्डेड किए जाने वाले वर्कपीस के आकार और वेल्डिंग मशीन की परिचालन स्थितियों के अनुसार, वेल्डिंग चिमटे में कई प्रकार के संरचनात्मक रूप होते हैं।

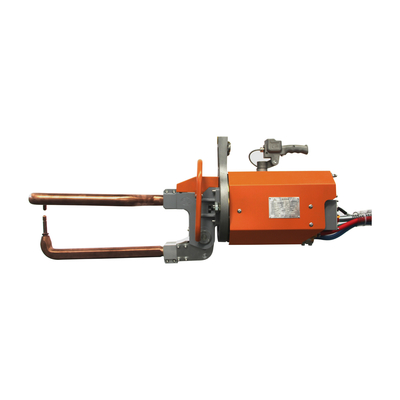

X प्रकार की वेल्डिंग मशीन क्षैतिज तल पर या क्षैतिज तल के पास वेल्डिंग के लिए उपयुक्त है, और C प्रकार की वेल्डिंग मशीन ऊर्ध्वाधर तल पर या ऊर्ध्वाधर तल के पास वेल्डिंग के लिए उपयुक्त है।वेल्डिंग चिमटे का आकार उपयोगकर्ता की आवश्यकताओं के अनुसार डिजाइन किया जा सकता है।
उत्पाद व्यवहार्यता
