उत्पत्ति के प्लेस: | चीन |
---|---|
ब्रांड नाम: | XWH |
प्रमाणन: | CE |
मॉडल संख्या: | डीएन2 |
न्यूनतम आदेश मात्रा: | 1 सेट |
मूल्य: | $6000 - $6500.00 |
पैकेजिंग विवरण: | लकड़ी का केस |
प्रसव के समय: | 15 कार्य दिवस |
भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
आपूर्ति की क्षमता: | 500 सेट/सेट प्रति सप्ताह |
प्रोडक्ट का नाम: | पोर्टेबल वेल्डिंग मशीन 220v | समारोह: | स्पॉट वेल्डिंग |
---|---|---|---|
निर्धारित क्षमता: | 60 केवीए, 80 केवीए, 100 केवीए, | मशीन की तरह: | प्रतिरोध वेल्डिंग मशीन |
विशेषता: | आसान कामकाज | <i>Max.</i> <b>मैक्स।</b> <i>Welding Thickness</i> <b>वेल्डिंग मोटाई</b>: | 5+5 मिमी |
रेटेड कर्तव्य चक्र: | 50% | वजन (किग्रा): | 60 किग्रा |
हाई लाइट: | स्पॉट पोर्टेबल एल्युमिनियम वेल्डर,220v पोर्टेबल एल्युमिनियम वेल्डर,1KHZ पोर्टेबल स्पॉट वेल्डिंग मशीन |

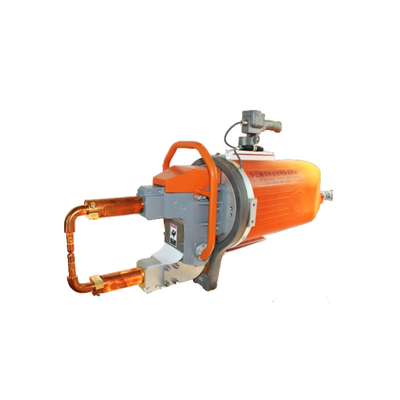

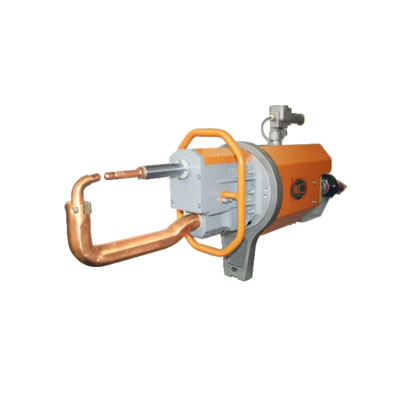

उत्पाद वर्णन
पोर्टेबल स्पॉट वेल्डिंग मशीन वेल्डिंग ट्रांसफॉर्मर, एयर सिलेंडर, इलेक्ट्रोमैग्नेटिक वाल्व, पानी और गैस वितरकों, घूमने वाले रिंग और सस्पेंडर्स, बैलेंसिंग सिस्टम और कंट्रोल हैंडल जैसे प्रासंगिक उपकरणों को एकीकृत करते हुए एक मॉड्यूलर डिजाइन को अपनाती है।मुख्य विद्युत सर्किट तीन-चरण एसी 380V/50HZ इनपुट का उपयोग करता है।इंटरमीडिएट आवृत्ति इन्वर्टर प्रतिरोध वेल्डिंग नियंत्रक में प्रवेश करने के बाद, तीन चरण एसी पावर एक सुधार सर्किट के माध्यम से डीसी पावर बन जाती है, और फिर इंटरमीडिएट आवृत्ति 1KHZ एसी स्क्वायर वेव आउटपुट बनने के लिए पावर स्विचिंग डिवाइस (आईजीबीटी) से बना इन्वर्टर सर्किट से गुजरती है।एक ट्रांसफॉर्मर द्वारा कम किए जाने के बाद, वर्कपीस को वेल्डिंग करने के लिए इलेक्ट्रोड को डीसी पावर सप्लाई में तीन चरण एसी पावर को सुधारा जाता है।इंटरमीडिएट फ्रीक्वेंसी इन्वर्टर नियंत्रक वेल्डिंग विनिर्देशों की आवश्यकताओं को पूरा करने के लिए स्थिर वर्तमान आउटपुट प्राप्त करने के लिए वर्तमान प्रतिक्रिया और पल्स चौड़ाई मॉड्यूलेशन (पीडब्लूएम) का उपयोग करता है।
आइटम / मॉडल | इकाई | डीएन2-60एक्स | DN2-60C | DN2-80X | DN2-80C | डीएन2-100एक्स | डीएन2-100सी |
शक्ति 50 पर | केवीए | 60 | 60 | 80 | 80 | 100 | 100 |
अधिकतम शॉर्ट सर्किट करंट | केवीए | 10 | 10 | 12 | 12 | 14 | 14 |
माध्यमिक अनलोड वोल्टेज | वी | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
50Hz/60Hz पर वोल्टेज | वी | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
भुजाओं के बीच की दूरी | मिमी |
120-280 |
100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
इलेक्ट्रोड पर अधिकतम शक्ति | एन | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
वर्किंग स्ट्रोक | मिमी | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
अधिकतम स्ट्रोक | मिमी | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
मैक्स।बिल्कुल करीब | मिमी | 500 | 500 | 600 | 500 | 600 | 500 |
संपीड़ित हवा की आपूर्ति | एमपीए | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
माइल्ड स्टील शीट की अधिकतम मोटाई न्यूनतम लंबाई वाली बांह के साथ | मिमी | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
500 मिमी हथियारों के साथ | मिमी | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
अधिकतम लंबाई वाली भुजाओं के साथ | मिमी | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
क्रॉस वायर अधिकतम | मिमी | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
ठंडा पानी का दबाव गिरना | एमपीए | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
शीतल जल प्रवाह | एल / मिन | 8 | 8 | 8 | 8 | 8 | 8 |
* दूरी, कोण और वेल्डिंग हाथ की लंबाई ग्राहकों के अनुरोध के अनुसार बनाया जा सकता है।
विशेषताएँ:
1. तीन चरण बिजली इनपुट, उच्च परिचालन आवृत्ति, कम ट्रांसफॉर्मर हानि, और महत्वपूर्ण ऊर्जा बचत प्रभाव
2. ट्रांसफॉर्मर 300kva तक हो सकता है, ट्रांसफॉर्मर सेकेंडरी ट्यूब ब्रांड ABB है
3. एक अच्छा वेल्डिंग प्रभाव वाले उच्च शक्ति प्लेट, एल्यूमीनियम, जस्ती धातु और अन्य सामग्रियों को वेल्ड कर सकते हैं
4. वेल्डिंग करंट DC है, जिसमें उच्च नियंत्रण सटीकता, स्थिर आउटपुट करंट, कम इंडक्शन और थोड़ा स्पैटर है
5. पूरी तरह से संलग्न प्लास्टिक खोल सुरक्षित है
6. नियंत्रक दो वेल्डिंग चिमटे को नियंत्रित कर सकता है
7. वर्कपीस प्लेट की मोटाई के लिए स्व-अनुकूली
आवेदन पत्र:
पोर्टेबल स्पॉट वेल्डिंग मशीन का व्यापक रूप से ऑटोमोबाइल, मोटरसाइकिल, विमानन, शीट धातु संरचनात्मक घटकों, चिकित्सा उपकरण, हल्के औद्योगिक मशीनरी, घरेलू उपकरणों और अन्य क्षेत्रों में उपयोग किया जाता है।और यह कार्बन स्टील शीट, लेपित स्टील शीट, स्टेनलेस स्टील शीट, एल्यूमीनियम शीट धातु को वेल्डिंग कर सकता है।
सामान्य संरचनाएं
Mutiple इलेक्ट्रोड हथियार
उपयोग और स्थापना
उत्पाद व्यवहार्यता
