| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | XWH |
| प्रमाणन: | CE |
| मॉडल संख्या: | डीएन2 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | $4500- $6000.00 |
| पैकेजिंग विवरण: | लकड़ी का केस |
| प्रसव के समय: | 15 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | 500 सेट/सेट प्रति सप्ताह |
| प्रोडक्ट का नाम: | पोर्टेबल एल्यूमीनियम वेल्डर | आवेदन: | ऑटोमोबाइल निर्माण |
|---|---|---|---|
| समारोह: | हाथ वेल्डर | Moq: | 1 सेट |
| <i>Max.</i> <b>मैक्स।</b> <i>Welding Thickness</i> <b>वेल्डिंग मोटाई</b>: | 5+5 मिमी | विशेषता: | पोर्टेबल वेल्डिंग |
| वारंटी सेवा के बाद: | वीडियो तकनीकी सहायता, ऑनलाइन समर्थन और स्पेयर पार्ट्स | बिक्री के बाद सेवा प्रदान की: | नि: शुल्क स्पेयर पार्ट्स, फील्ड स्थापना, कमीशनिंग और प्रशिक्षण |
| हाई लाइट: | स्टील वायर छोटा पोर्टेबल वेल्डर,380V छोटा पोर्टेबल वेल्डर,पोर्टेबल स्पॉट वेल्डर 0.5MPA |
||
उत्पाद वर्णन

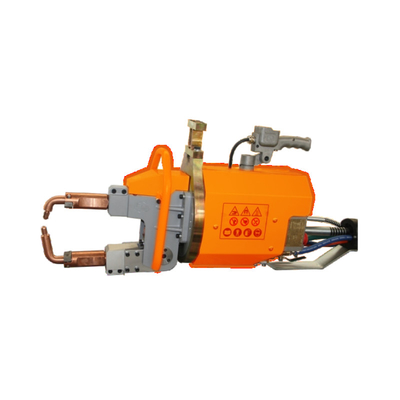

पोर्टेबल स्पॉट वेल्डिंग मशीन दबाव में वेल्डिंग के लिए गर्मी स्रोत के रूप में वेल्ड के माध्यम से बहने वाली धारा द्वारा उत्पन्न प्रतिरोध गर्मी का उपयोग करती है।मुख्य रूप से पतली प्लेट संरचनाओं के कम कार्बन स्टील भागों की स्पॉट वेल्डिंग के लिए उपयोग किया जाता है।
पोर्टेबल स्पॉट वेल्डिंग मशीनें आम तौर पर हवा में निलंबित होती हैं और लचीली केबलों के माध्यम से वेल्डिंग चिमटे से जुड़ी होती हैं।पोर्टेबल स्पॉट वेल्डिंग मशीन के वेल्डिंग चिमटे में से चुनने के लिए विभिन्न संरचनात्मक रूप होते हैं, इसलिए पोर्टेबल स्पॉट वेल्डिंग मशीन में बड़े वर्कपीस के लिए एक मजबूत अनुकूलन क्षमता होती है जो स्थानांतरित करने के लिए असुविधाजनक होती है, जटिल आकृतियों वाले वर्कपीस, या वर्कपीस जो स्थिरता पर अटकी होनी चाहिए स्पॉट वेल्डिंग के लिए।ऑटोमोबाइल बॉडी स्पॉट वेल्डिंग में, बड़े शीट मेटल बॉक्स के लिए स्पॉट वेल्डिंग प्रक्रिया में अनुप्रयोगों की एक विस्तृत श्रृंखला होती है और यह एक अनिवार्य वेल्डिंग उपकरण है।
| आइटम / मॉडल | इकाई | डीएन2-31एक्स | डीएन2-31सी | डीएन2-40एक्स | डीएन2-40सी | डीएन2-63एक्स | डीएन2-63सी |
| 50% पर बिजली | केवीए | 31 | 31 | 40 | 40 | 63 | 63 |
| अधिकतम शॉर्ट सर्किट करंट | केवीए | 14 | 14 | 18 | 18 | 20 | 20 |
| माध्यमिक अनलोड वोल्टेज | वी | 5.58 |
5.58
|
6.8
|
6.8
|
7.9
|
7.9
|
| 50Hz/60Hz पर वोल्टेज | वी | 380 | 380 | 380 | 380 | 380 | 380 |
| भुजाओं के बीच की दूरी | मिमी |
168-288 |
100 |
168-328
|
100 |
168-428
|
100 |
| इलेक्ट्रोड पर अधिकतम शक्ति | एन |
3000
|
3000
|
3500 |
3000
|
3500 |
3000
|
| वर्किंग स्ट्रोक | मिमी | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| मैक्स। सिलेंडर का स्ट्रोक | मिमी |
70
|
50
|
100 | 50 | 100 | 50 |
| मैक्स।बिल्कुल करीब | मिमी |
750
|
350 | 1000 | 450 | 1100 | 500 |
| संपीड़ित हवा की आपूर्ति | एमपीए | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| माइल्ड स्टील शीट की अधिकतम मोटाई न्यूनतम लंबाई वाली बांह के साथ | मिमी | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| 500 मिमी हथियारों के साथ | मिमी | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| अधिकतम लंबाई वाली भुजाओं के साथ | मिमी | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| क्रॉस वायर अधिकतम | मिमी | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| ठंडा पानी का दबाव गिरना | एमपीए |
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
| शीतल जल प्रवाह | एल / मिन | 4 | 4 | 4 | 4 | 4 | 4 |
* दूरी, कोण और वेल्डिंग हाथ की लंबाई ग्राहकों के अनुरोध के अनुसार बनाया जा सकता है।
विशेषताएँ:
1. मशीन 360 डिग्री घुमा सकती है क्योंकि टर्नटेबल बीयरिंग के साथ कॉन्फ़िगर किया गया है।
2. अनुकूलित वेल्डिंग चिमटे, सबसे लंबी वेल्डिंग बांह 1300 मिमी और सबसे छोटी 220 मिमी है।
3. एकीकृत स्थान वेल्डिंग मशीन आवरण एल्यूमीनियम मिश्र धातु डाई-कास्टिंग सामग्री ZL104 से बना है और एक मशीनिंग केंद्र द्वारा निर्मित है।इसकी उच्च परिशुद्धता और पूरी तरह से स्वचालित प्रसंस्करण उत्पाद स्थिरता सुनिश्चित करती है।
4. उच्च वर्तमान घनत्व और वेल्ड के सोल्डर संयुक्त के उच्च तापमान के कारण, वेल्डिंग मशीन नियंत्रक द्वारा पावर-ऑन समय का सटीक नियंत्रण मिलाप संयुक्त को एक प्रतिलिपि प्रस्तुत करने योग्य नगेट आकार प्राप्त करने की अनुमति देता है, जो वेल्डिंग के अनुकूल हो सकता है एक ही या विभिन्न धातुओं और लेपित स्टील प्लेटों के कई प्रकार।
काम के सिद्धांत
वर्कपीस को ऊपरी और निचले इलेक्ट्रोड के बीच दबाव और सक्रिय किया जाता है, और इसमें प्रतिरोध वेल्डिंग होती है।
जब वेल्डिंग भाग का प्रतिरोध R (Ω) होता है, तो वेल्डिंग करंट I (A) होता है, और समय पर शक्ति t (sec) होती है, सूत्र के अनुसार: वर्तमान I वह धातु सामग्री एक निश्चित प्रतिरोध मान के साथ आर एक निश्चित समय के भीतर गुजरता है टी प्रतिरोध के कारण गर्म हो जाता है, और उत्पन्न गर्मी क्यू है। पिघला हुआ धातु को गर्म करने के लिए धातु प्रतिरोध वर्तमान का उपयोग किया जाता है, और फिर धातु को ठंडा, क्रिस्टलीकृत और दबाव में जोड़ा जाता है।इसे प्रतिरोध वेल्डिंग कहा जाता है।
वेल्डिंग आर्म को अनुकूलित किया जा सकता है
उत्पाद संरचना का अवलोकन
वेल्डिंग मशीन की यह श्रृंखला मुख्य रूप से वेल्डिंग ट्रांसफार्मर, गैस सर्किट (दबाव) प्रणाली, जल सर्किट (शीतलन) प्रणाली, वेल्डिंग चिमटे, प्रतिरोध वेल्डिंग नियंत्रक और गति तंत्र से बनी है।वेल्डेड किए जाने वाले वर्कपीस के आकार और वेल्डिंग मशीन की परिचालन स्थितियों के अनुसार, वेल्डिंग चिमटे में कई प्रकार के संरचनात्मक रूप होते हैं।

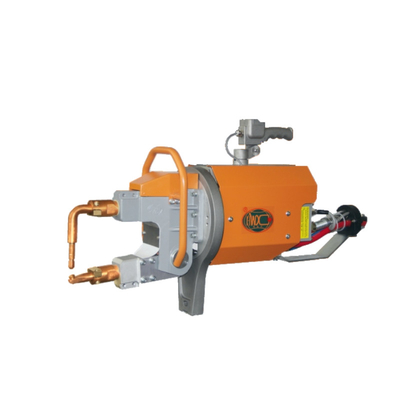

X प्रकार की वेल्डिंग मशीन क्षैतिज तल पर या क्षैतिज तल के पास वेल्डिंग के लिए उपयुक्त है, और C प्रकार की वेल्डिंग मशीन ऊर्ध्वाधर तल पर या ऊर्ध्वाधर तल के पास वेल्डिंग के लिए उपयुक्त है।वेल्डिंग चिमटे का आकार उपयोगकर्ता की आवश्यकताओं के अनुसार डिजाइन किया जा सकता है।
उपयोग और स्थापना
उत्पाद व्यवहार्यता
