| ब्रांड नाम: | XWH |
| मॉडल संख्या: | डीएन2 |
| एमओक्यू: | 1 सेट |
| कीमत: | $6000 - $6500.00 |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 500 सेट/सेट प्रति सप्ताह |
उत्पाद वर्णन

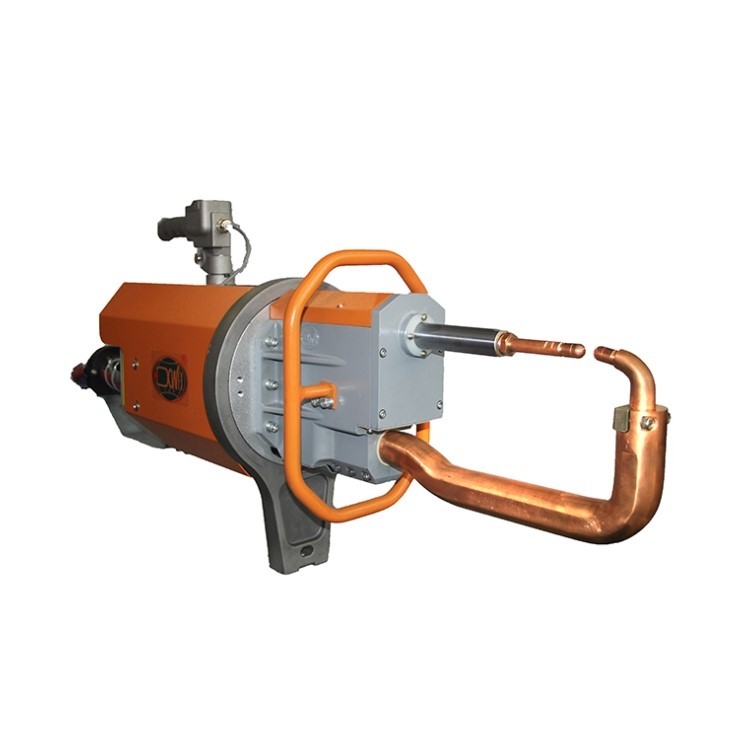

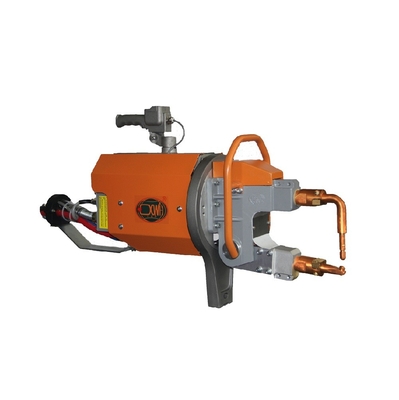

मध्यम आवृत्ति इन्वर्टर स्पॉट प्रोजेक्शन वेल्डिंग मशीन उन्नत वेल्डिंग उपकरण का एक सेट है।व्यापक रूप से उपयोग किए जाने वाले वेल्डिंग ट्रांसफार्मर में एक छोटी मात्रा और बड़ी आउटपुट ऊर्जा होती है।ऑटोमोटिव उद्योग में उपयोग की जाने वाली पोर्टेबल स्पॉट वेल्डिंग मशीनों के फायदे और भी स्पष्ट हैं।इसका बेहतर प्रदर्शन इसके वेल्डिंग ट्रांसफार्मर की आवृत्ति में 50/60 हर्ट्ज से 1000 हर्ट्ज तक की वृद्धि के कारण है, जो लोहे की कोर सामग्री के वजन को बहुत कम करता है।इसके अलावा, ट्रांसफॉर्मर के सेकेंडरी सर्किट में रेक्टिफायर डायोड वेल्डिंग के लिए विद्युत ऊर्जा को डीसी पावर में परिवर्तित करता है।यह माध्यमिक सर्किट अधिष्ठापन गुणांक के मूल्य में काफी सुधार कर सकता है, जो ऊर्जा हानि के लिए एक महत्वपूर्ण कारक है और डीसी वेल्डिंग सर्किट में लगभग अनदेखा किया जा सकता है, जिससे उत्पादन लागत कम हो जाती है।
| आइटम / मॉडल | इकाई | डीएन2-60एक्स | DN2-60C | DN2-80X | DN2-80C | डीएन2-100एक्स | डीएन2-100सी |
| शक्ति 50 पर | केवीए | 60 | 60 | 80 | 80 | 100 | 100 |
| अधिकतम शॉर्ट सर्किट करंट | केवीए | 10 | 10 | 12 | 12 | 14 | 14 |
| माध्यमिक अनलोड वोल्टेज | वी | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| 50Hz/60Hz पर वोल्टेज | वी | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| भुजाओं के बीच की दूरी | मिमी |
120-280 |
100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
| इलेक्ट्रोड पर अधिकतम शक्ति | एन | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| वर्किंग स्ट्रोक | मिमी | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| अधिकतम स्ट्रोक | मिमी | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| मैक्स।बिल्कुल करीब | मिमी | 500 | 500 | 600 | 500 | 600 | 500 |
| संपीड़ित हवा की आपूर्ति | एमपीए | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| माइल्ड स्टील शीट की अधिकतम मोटाई न्यूनतम लंबाई वाली बांह के साथ | मिमी | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| 500 मिमी हथियारों के साथ | मिमी | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| अधिकतम लंबाई वाली भुजाओं के साथ | मिमी | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| क्रॉस वायर अधिकतम | मिमी | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| ठंडा पानी का दबाव गिरना | एमपीए | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| शीतल जल प्रवाह | एल / मिन | 8 | 8 | 8 | 8 | 8 | 8 |
* दूरी, कोण और वेल्डिंग हाथ की लंबाई ग्राहकों के अनुरोध के अनुसार बनाया जा सकता है।
विशेषताएँ:
1. इलेक्ट्रोड दबाव कम हो जाता है और इलेक्ट्रोड जीवन में काफी सुधार होता है।
2. डिजिटल मध्यवर्ती आवृत्ति वेल्डिंग 30% से अधिक ऊर्जा बचा सकती है और ऊर्जा लागत को बहुत कम कर सकती है।
3. इसका उपयोग निलंबन वेल्डिंग मशीन और एकीकृत वेल्डिंग चिमटे के साथ किया जा सकता है।
4. शक्तिशाली वेल्डिंग फ़ंक्शन, वेल्डिंग गुणवत्ता विश्लेषण डेटा और निगरानी प्रदान करना।
5. कैपेसिटेंस मुआवजा कैबिनेट जोड़ने की आवश्यकता के बिना, तीन-चरण संतुलित भार और मध्यवर्ती आवृत्ति वेल्डिंग तकनीक को अपनाएं।
6. एकीकृत मॉड्यूलर डिजाइन, वेल्डिंग नियंत्रण प्रणाली में स्थिर प्रदर्शन, उच्च विश्वसनीयता और कम वेल्डिंग विफलता दर है
आवेदन: पोर्टेबल स्पॉट वेल्डिंग मशीन का व्यापक रूप से ऑटोमोबाइल, मोटरसाइकिल, विमानन, शीट धातु संरचनात्मक घटकों, चिकित्सा उपकरण, हल्के औद्योगिक मशीनरी, घरेलू उपकरणों और अन्य क्षेत्रों में उपयोग किया जाता है।और यह कार्बन स्टील शीट, लेपित स्टील शीट, स्टेनलेस स्टील शीट, एल्यूमीनियम शीट धातु को वेल्डिंग कर सकता है।
वेल्डर का विन्यास
उपकरणों के पूरे सेट में माइक्रो कंप्यूटर प्रतिरोध वेल्डिंग नियंत्रक, मुख्य इंजन, इलेक्ट्रोड आर्म, लिफ्टिंग आर्म, पावर केबल, कंट्रोल केबल, एयर सोर्स प्रोसेसिंग पार्ट्स, बैलेंसर, इनलेट पाइप, इनलेट और आउटलेट पाइप आदि शामिल हैं।
Mutiple इलेक्ट्रोड हथियार
उपयोग और स्थापना
स्प्रिंग बैलेंसर
स्प्रिंग बैलेंसर (इसके बाद बैलेंसर के रूप में संदर्भित) एक प्रकार का सहायक उपकरण है जो विशेष रूप से हैंगिंग मैनुअल ऑपरेशन टूल्स के साथ उपयोग किया जाता है, विशेष रूप से उत्पादन लाइन संचालन के लिए उपयुक्त है, या विभिन्न प्रकार के स्टेशन उपकरण भारी, भारी काम का बोझ, लंबे समय तक संचालन के अवसर हैं।
टूल को बैलेंसर के साथ लटकाने के बाद, टूल और उसके सहायक उपकरणों का वजन संतुलित होता है, जिससे ऑपरेटर टूल को आसानी से संचालित कर सकता है।जब उपकरण को बार-बार उठने और गिरने की आवश्यकता होती है, तो यह तब तक ऊपर और नीचे जा सकता है जब तक ऑपरेटर उपकरण पर कम बल लगाता है।
1. अद्वितीय संरचनात्मक विशेषताएं भारी मैनुअल ऑपरेशन को स्वतंत्र रूप से ऊपर और नीचे करना आसान बनाती हैं।
2. कॉइलिंग स्प्रिंग का अधिकतम कार्य स्ट्रोक 1.5 मीटर है, और संतुलन लगभग 1.1 मीटर है।
3. सुरक्षा के लिए, हुक विफलता के मामले में, सभी उत्पाद सुरक्षा स्टील रस्सी से लैस हैं।
4. जब वसंत टूट जाता है, तो सुरक्षा उपकरण टॉवर व्हील को लॉक कर देगा, लेकिन टॉवर व्हील को अभी भी 1/4 ~ 1/2 लैप घूमने की जरूरत है।
5. उत्पाद बैलेंसर की असर क्षमता को समायोजित करने के लिए एक संकेतक प्लेट से लैस है, ताकि बैलेंसर की असर क्षमता को समायोजित किया जा सके।
6. उपकरण के प्रतिस्थापन की सुविधा के लिए उत्पाद टावर व्हील निलंबन डिवाइस से लैस है।
