उत्पत्ति के प्लेस: | चीन |
---|---|
ब्रांड नाम: | XWH |
प्रमाणन: | CE |
मॉडल संख्या: | डीएन2 |
न्यूनतम आदेश मात्रा: | 1 सेट |
मूल्य: | $6000 - $6500.00 |
पैकेजिंग विवरण: | लकड़ी का केस |
प्रसव के समय: | 15 कार्य दिवस |
भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
आपूर्ति की क्षमता: | 500 सेट/सेट प्रति सप्ताह |

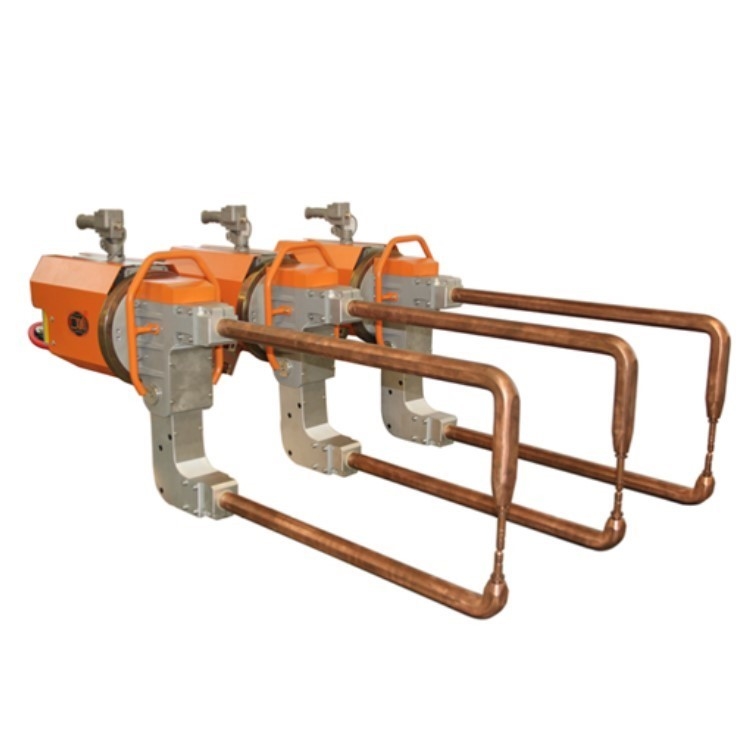

प्रोडक्ट का नाम: | हाथ में स्पॉट वेल्डिंग मशीन | समारोह: | ऑटोमोबाइल बॉडी रिपेयर |
---|---|---|---|
निर्धारित क्षमता: | 60 केवीए, 80 केवीए, 100 केवीए, | मशीन की तरह: | प्रतिरोध वेल्डिंग मशीन |
वेल्डिंग सामग्री: | मिश्र धातु धातु एल्यूमीनियम स्टेनलेस स्टील | <i>Max.</i> <b>मैक्स।</b> <i>Welding Thickness</i> <b>वेल्डिंग मोटाई</b>: | 5+5 मिमी |
वारंटी सेवा के बाद: | वीडियो तकनीकी सहायता, ऑनलाइन समर्थन और स्पेयर पार्ट्स | बिक्री के बाद सेवा प्रदान की: | नि: शुल्क स्पेयर पार्ट्स, फील्ड स्थापना, कमीशनिंग और प्रशिक्षण |
हाई लाइट: | 5mm पोर्टेबल स्पॉट वेल्डिंग मशीन,60KVA स्मॉल स्पॉट वेल्डर,हैंडहेल्ड स्मॉल स्पॉट वेल्डर |
उत्पाद वर्णन
मध्यम आवृत्ति इन्वर्टर स्पॉट प्रोजेक्शन वेल्डिंग मशीन उन्नत वेल्डिंग उपकरण का एक सेट है।व्यापक रूप से उपयोग किए जाने वाले वेल्डिंग ट्रांसफार्मर में एक छोटी मात्रा और बड़ी आउटपुट ऊर्जा होती है।ऑटोमोटिव उद्योग में उपयोग की जाने वाली पोर्टेबल स्पॉट वेल्डिंग मशीनों के फायदे और भी स्पष्ट हैं।इसका बेहतर प्रदर्शन इसके वेल्डिंग ट्रांसफार्मर की आवृत्ति में 50/60 हर्ट्ज से 1000 हर्ट्ज तक की वृद्धि के कारण है, जो लोहे की कोर सामग्री के वजन को बहुत कम करता है।इसके अलावा, ट्रांसफॉर्मर के सेकेंडरी सर्किट में रेक्टिफायर डायोड वेल्डिंग के लिए विद्युत ऊर्जा को डीसी पावर में परिवर्तित करता है।यह माध्यमिक सर्किट अधिष्ठापन गुणांक के मूल्य में काफी सुधार कर सकता है, जो ऊर्जा हानि के लिए एक महत्वपूर्ण कारक है और डीसी वेल्डिंग सर्किट में लगभग अनदेखा किया जा सकता है, जिससे उत्पादन लागत कम हो जाती है।
आइटम / मॉडल | इकाई | डीएन2-60एक्स | DN2-60C | DN2-80X | DN2-80C | डीएन2-100एक्स | डीएन2-100सी |
शक्ति 50 पर | केवीए | 60 | 60 | 80 | 80 | 100 | 100 |
अधिकतम शॉर्ट सर्किट करंट | केवीए | 10 | 10 | 12 | 12 | 14 | 14 |
माध्यमिक अनलोड वोल्टेज | वी | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
50Hz/60Hz पर वोल्टेज | वी | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
भुजाओं के बीच की दूरी | मिमी |
120-280 |
100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
इलेक्ट्रोड पर अधिकतम शक्ति | एन | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
वर्किंग स्ट्रोक | मिमी | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
अधिकतम स्ट्रोक | मिमी | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
मैक्स।बिल्कुल करीब | मिमी | 500 | 500 | 600 | 500 | 600 | 500 |
संपीड़ित हवा की आपूर्ति | एमपीए | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
माइल्ड स्टील शीट की अधिकतम मोटाई न्यूनतम लंबाई वाली बांह के साथ | मिमी | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
500 मिमी हथियारों के साथ | मिमी | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
अधिकतम लंबाई वाली भुजाओं के साथ | मिमी | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
क्रॉस वायर अधिकतम | मिमी | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
ठंडा पानी का दबाव गिरना | एमपीए | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
शीतल जल प्रवाह | एल / मिन | 8 | 8 | 8 | 8 | 8 | 8 |
* दूरी, कोण और वेल्डिंग हाथ की लंबाई ग्राहकों के अनुरोध के अनुसार बनाया जा सकता है।
विशेषताएँ:
1. इलेक्ट्रोड दबाव कम हो जाता है और इलेक्ट्रोड जीवन में काफी सुधार होता है।
2. डिजिटल मध्यवर्ती आवृत्ति वेल्डिंग 30% से अधिक ऊर्जा बचा सकती है और ऊर्जा लागत को बहुत कम कर सकती है।
3. इसका उपयोग निलंबन वेल्डिंग मशीन और एकीकृत वेल्डिंग चिमटे के साथ किया जा सकता है।
4. शक्तिशाली वेल्डिंग फ़ंक्शन, वेल्डिंग गुणवत्ता विश्लेषण डेटा और निगरानी प्रदान करना।
5. कैपेसिटेंस मुआवजा कैबिनेट जोड़ने की आवश्यकता के बिना, तीन-चरण संतुलित भार और मध्यवर्ती आवृत्ति वेल्डिंग तकनीक को अपनाएं।
6. एकीकृत मॉड्यूलर डिजाइन, वेल्डिंग नियंत्रण प्रणाली में स्थिर प्रदर्शन, उच्च विश्वसनीयता और कम वेल्डिंग विफलता दर है
आवेदन: पोर्टेबल स्पॉट वेल्डिंग मशीन का व्यापक रूप से ऑटोमोबाइल, मोटरसाइकिल, विमानन, शीट धातु संरचनात्मक घटकों, चिकित्सा उपकरण, हल्के औद्योगिक मशीनरी, घरेलू उपकरणों और अन्य क्षेत्रों में उपयोग किया जाता है।और यह कार्बन स्टील शीट, लेपित स्टील शीट, स्टेनलेस स्टील शीट, एल्यूमीनियम शीट धातु को वेल्डिंग कर सकता है।
वेल्डर का विन्यास
उपकरणों के पूरे सेट में माइक्रो कंप्यूटर प्रतिरोध वेल्डिंग नियंत्रक, मुख्य इंजन, इलेक्ट्रोड आर्म, लिफ्टिंग आर्म, पावर केबल, कंट्रोल केबल, एयर सोर्स प्रोसेसिंग पार्ट्स, बैलेंसर, इनलेट पाइप, इनलेट और आउटलेट पाइप आदि शामिल हैं।
Mutiple इलेक्ट्रोड हथियार
उपयोग और स्थापना
स्प्रिंग बैलेंसर
स्प्रिंग बैलेंसर (इसके बाद बैलेंसर के रूप में संदर्भित) एक प्रकार का सहायक उपकरण है जो विशेष रूप से हैंगिंग मैनुअल ऑपरेशन टूल्स के साथ उपयोग किया जाता है, विशेष रूप से उत्पादन लाइन संचालन के लिए उपयुक्त है, या विभिन्न प्रकार के स्टेशन उपकरण भारी, भारी काम का बोझ, लंबे समय तक संचालन के अवसर हैं।
टूल को बैलेंसर के साथ लटकाने के बाद, टूल और उसके सहायक उपकरणों का वजन संतुलित होता है, जिससे ऑपरेटर टूल को आसानी से संचालित कर सकता है।जब उपकरण को बार-बार उठने और गिरने की आवश्यकता होती है, तो यह तब तक ऊपर और नीचे जा सकता है जब तक ऑपरेटर उपकरण पर कम बल लगाता है।
प्रतिरोध वेल्डिंग नियंत्रक
मध्यम आवृत्ति इन्वर्टर वेल्डिंग मशीन आउटपुट करंट डीसी फॉर्म है, उच्च नियंत्रण परिशुद्धता के साथ, उच्च गुणवत्ता वाले वेल्डिंग को प्राप्त करने के लिए आवश्यक उपकरणों में से एक बन गया है।
1. प्रत्येक प्रोग्रामिंग क्षेत्र के लिए 4 वेल्डिंग विनिर्देशों के साथ 4 प्रोग्रामिंग क्षेत्रों को कॉल करने के लिए उपयोगकर्ताओं के लिए 16 वेल्डिंग विनिर्देशों को संग्रहीत किया जा सकता है;
2. इनपुट / आउटपुट कंट्रोलर को दो स्टार्ट स्विच के साथ जोड़ा जा सकता है, क्रमशः दो वेल्डिंग सरौता को नियंत्रित करता है;
3. वेल्डिंग प्रक्रिया में स्पटरिंग और वेल्डिंग के बाद वर्कपीस की शमन की समस्या को प्रभावी ढंग से हल करने के लिए प्रीहीटिंग करंट, वेल्डिंग करंट और टेम्परिंग करंट को सेट किया जा सकता है।तीन निर्वहन दालों को अलग-अलग सेट किया जा सकता है और अलग-अलग या किसी भी संयोजन में उपयोग किया जा सकता है;
