प्रमाणन: | Certification | उत्पाद का नाम: | छोटी पोर्टेबल वेल्डिंग मशीन |
---|---|---|---|
कार्य: | प्रतिरोध स्पॉट वेल्डिंग | मशीन का प्रकार: | मोबाइल स्पॉट वेल्डिंग मशीन |
आवेदन: | मोटर वाहन उद्योग | विशेषता: | आसान कामकाज |
<i>Max.</i> <b>मैक्स।</b> <i>Welding Thickness</i> <b>वेल्डिंग मोटाई</b>: | 5+5 मिमी | निर्धारित क्षमता: | 60 केवीए, 80 केवीए, 100 केवीए, |
बिक्री के बाद की सेवा प्रदान की: | नि: शुल्क स्पेयर पार्ट्स, फील्ड स्थापना, कमीशनिंग और प्रशिक्षण | वारंटी सेवा के बाद: | वीडियो तकनीकी सहायता, ऑनलाइन समर्थन और स्पेयर पार्ट्स |
हाई लाइट: | एल्यूमिनियम मोबाइल पोर्टेबल स्पॉट वेल्डर,औद्योगिक मोबाइल पोर्टेबल स्पॉट वेल्डर,प्रमाणित पोर्टेबल स्पॉट वेल्डिंग मशीन |
उत्पाद का वर्णन

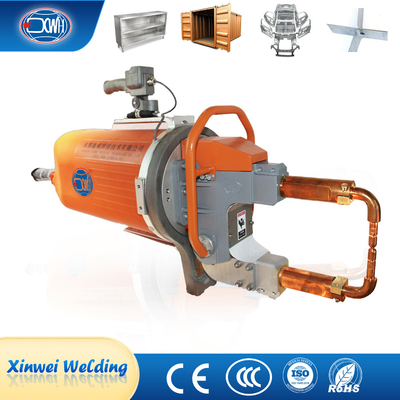

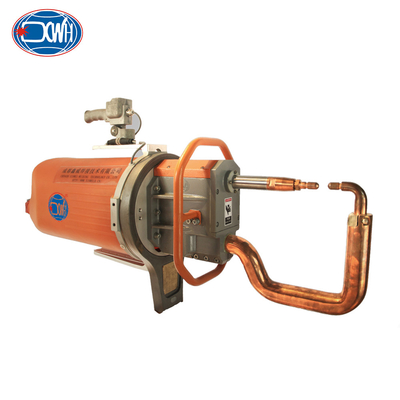

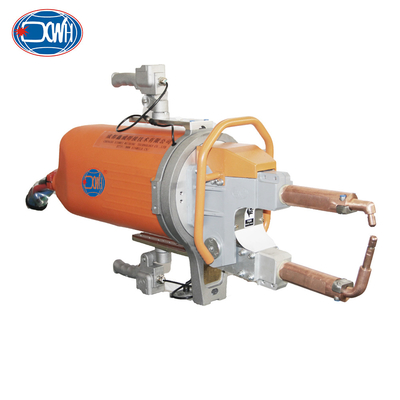

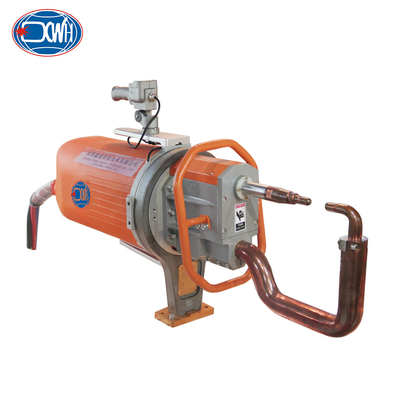

पोर्टेबल स्पॉट वेल्डिंग मशीन एक मॉड्यूलर डिजाइन को अपनाती है, वेल्डिंग ट्रांसफार्मर, सिलेंडर, सोलेनोइड वाल्व, पानी और गैस वितरक, घूर्णन के छल्ले और निलंबन छड़ों को एकीकृत करती है,संतुलन प्रणाली, और नियंत्रण हैंडल और अन्य संबंधित उपकरणों को एक में। मुख्य विद्युत सर्किट एक तीन चरण AC 380V / 50HZ इनपुट को अपनाता है,जो नियंत्रक में नियंत्रित सिलिकॉन से होकर और फिर ट्रांसफार्मर तक जाता हैट्रांसफार्मर द्वारा वोल्टेज कम होने के बाद, माध्यमिक आउटपुट इलेक्ट्रोड के बीच कम वोल्टेज (4.75-10V) और बड़े करंट (12-20KA) है।नियंत्रक वेल्डिंग विनिर्देशों की आवश्यकताओं को पूरा करने के लिए ट्रांसफार्मर के आउटपुट वर्तमान को समायोजित करने के लिए नियंत्रित सिलिकॉन के प्रवाह कोण को समायोजित करता है.
आइटम/मॉडल | इकाई | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
शक्ति 50 पर | केवीए | 60 | 60 | 80 | 80 | 100 | 100 |
अधिकतम शॉर्ट सर्किट करंट | केवीए | 10 | 10 | 12 | 12 | 14 | 14 |
माध्यमिक डिस्चार्ज वोल्टेज | वी | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
50Hz/60Hz पर वोल्टेज | वी | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
बाहों के बीच की दूरी | एमएम |
120-280 |
100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
इलेक्ट्रोड पर अधिकतम शक्ति | एन | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
कामकाजी स्ट्रोक | एमएम | 15-45 | 15 से 25 | 15-45 | 15 से 25 | 15-45 | 15 से 25 |
अधिकतम स्ट्रोक | एमएम | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
अधिकतम हाथ की लंबाई | एमएम | 500 | 500 | 600 | 500 | 600 | 500 |
संपीड़ित वायु आपूर्ति | एमपीए | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
न्यूनतम लंबाई के साथ नरम स्टील शीट की अधिकतम मोटाई | एमएम | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
500 मिमी के हथियारों के साथ | एमएम | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
अधिकतम लंबाई के हाथों के साथ | एमएम | 1. 2 + 12 | 1. 2 + 12 | 2+2 | 1.8 + 18 | 2.0 + 2.0 | 2.0 + 2.0 |
क्रॉस वायर अधिकतम | एमएम | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
शीतलन जल के दबाव में गिरावट | एमपीए | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
शीतलन जल प्रवाह | l/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* वेल्डिंग बांह की दूरी, कोण और लंबाई ग्राहकों के अनुरोधों के अनुसार बनाई जा सकती है।
विशेषताएं:
1तीन-चरण बिजली इनपुट, उच्च संचालन आवृत्ति, कम ट्रांसफार्मर हानि, और महत्वपूर्ण ऊर्जा बचत प्रभाव।
2- ट्रांसफार्मर 300kva तक का हो सकता है, ट्रांसफार्मर सेकेंडरी ट्यूब का ब्रांड ABB है।
3उच्च शक्ति प्लेट, एल्यूमीनियम, जस्ती धातु और अन्य सामग्रियों को वेल्ड कर सकता है, जिसमें एक अच्छा वेल्डिंग प्रभाव होता है।
4अधिक विश्वसनीय प्रक्रियाः प्रतिरोध वेल्डिंग लागू करने वाली अधिकांश धातुओं के लिए डीसी वेल्डिंग बेहतर है।
5- पावर फैक्टर में सुधार और उत्पादन लागत में कमी।
6ऊर्जा की बचतः कम आवृत्ति का उपयोग करने की तुलना में, यह विद्युत ऊर्जा की खपत को कम कर सकता है। एक ही वजन के साथ एक ट्रांसफार्मर अधिक ऊर्जा का उत्पादन कर सकता है,जो बड़े स्वचालित वेल्डिंग टंग्स के साथ आसानी से इस्तेमाल किया जा सकता हैमोटे वर्कपीस और उच्च प्रवाहकीय धातुओं जैसे एल्यूमीनियम और सभी जस्ती स्टील प्लेटों को वेल्डिंग के लिए उपयुक्त है।छोटे और हल्के सिस्टम आंदोलन को तेज कर सकते हैं और कार्य चक्र को छोटा कर सकते हैं, जिससे वे वेल्डिंग मशीनों/रोबोटों के लिए सबसे अच्छा मिलान समाधान बन जाते हैं।
आवेदनः
पोर्टेबल स्पॉट वेल्डिंग मशीन का व्यापक रूप से ऑटोमोबाइल, मोटरसाइकिल, विमानन, शीट धातु संरचनात्मक घटकों, चिकित्सा उपकरण, हल्के औद्योगिक मशीनरी,घरेलू उपकरण और अन्य क्षेत्रऔर यह कार्बन स्टील शीट, लेपित स्टील शीट, स्टेनलेस स्टील शीट, एल्यूमीनियम शीट धातु को वेल्ड कर सकता है।
सामान्य संरचनाएं
बहु इलेक्ट्रोड हथियार
उपयोग और स्थापना
उत्पाद अनुप्रयोग
