| ब्रांड नाम: | XWH |
| मॉडल संख्या: | डीएन2 |
| एमओक्यू: | 1 सेट |
| कीमत: | $6000 - $6500.00 |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 500 सेट/सेट प्रति सप्ताह |
उत्पाद का वर्णन

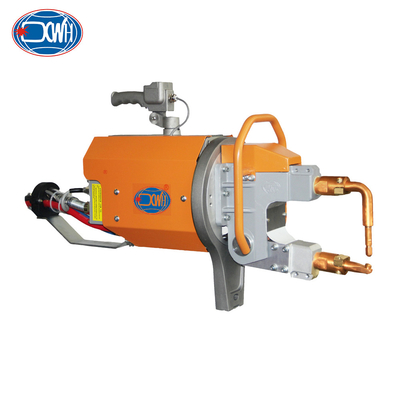

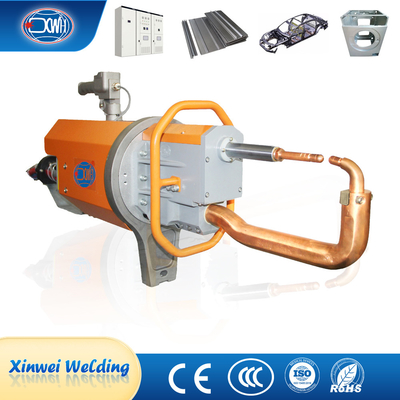

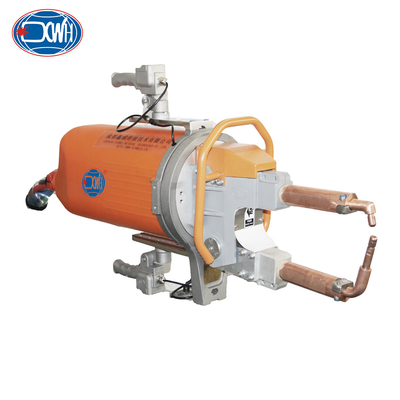

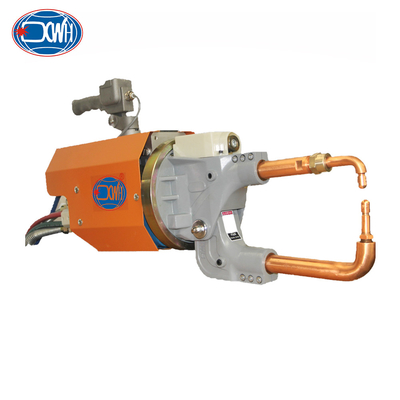

पोर्टेबल स्पॉट वेल्डिंग मशीन एक मॉड्यूलर डिजाइन को अपनाती है, वेल्डिंग ट्रांसफार्मर, सिलेंडर, सोलेनोइड वाल्व, पानी और गैस वितरक, घूर्णन के छल्ले और निलंबन छड़ों को एकीकृत करती है,संतुलन प्रणाली, और नियंत्रण हैंडल और अन्य संबंधित उपकरणों को एक में। मुख्य विद्युत सर्किट एक तीन चरण AC 380V / 50HZ इनपुट को अपनाता है,जो नियंत्रक में नियंत्रित सिलिकॉन से होकर और फिर ट्रांसफार्मर तक जाता हैट्रांसफार्मर द्वारा वोल्टेज कम होने के बाद, माध्यमिक आउटपुट इलेक्ट्रोड के बीच कम वोल्टेज (4.75-10V) और बड़े करंट (12-20KA) है।नियंत्रक वेल्डिंग विनिर्देशों की आवश्यकताओं को पूरा करने के लिए ट्रांसफार्मर के आउटपुट वर्तमान को समायोजित करने के लिए नियंत्रित सिलिकॉन के प्रवाह कोण को समायोजित करता है.
| आइटम/मॉडल | इकाई | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| शक्ति 50 पर | केवीए | 60 | 60 | 80 | 80 | 100 | 100 |
| अधिकतम शॉर्ट सर्किट करंट | केवीए | 10 | 10 | 12 | 12 | 14 | 14 |
| माध्यमिक डिस्चार्ज वोल्टेज | वी | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| 50Hz/60Hz पर वोल्टेज | वी | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| बाहों के बीच की दूरी | एमएम |
120-280 |
100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
| इलेक्ट्रोड पर अधिकतम शक्ति | एन | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| कामकाजी स्ट्रोक | एमएम | 15-45 | 15 से 25 | 15-45 | 15 से 25 | 15-45 | 15 से 25 |
| अधिकतम स्ट्रोक | एमएम | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| अधिकतम हाथ की लंबाई | एमएम | 500 | 500 | 600 | 500 | 600 | 500 |
| संपीड़ित वायु आपूर्ति | एमपीए | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| न्यूनतम लंबाई के साथ नरम स्टील शीट की अधिकतम मोटाई | एमएम | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| 500 मिमी के हथियारों के साथ | एमएम | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| अधिकतम लंबाई के हाथों के साथ | एमएम | 1. 2 + 12 | 1. 2 + 12 | 2+2 | 1.8 + 18 | 2.0 + 2.0 | 2.0 + 2.0 |
| क्रॉस वायर अधिकतम | एमएम | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| शीतलन जल के दबाव में गिरावट | एमपीए | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| शीतलन जल प्रवाह | l/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* वेल्डिंग बांह की दूरी, कोण और लंबाई ग्राहकों के अनुरोधों के अनुसार बनाई जा सकती है।
विशेषताएं:
1) मोबाइल पोर्टेबल वेल्डिंग मशीन वेल्डिंग क्लैंप का वजन लगभग 80 किलोग्राम है और इसे संचालित करना आसान है; छोटा पदचिह्न।
2) विभिन्न वेल्डिंग पदों की आवश्यकताओं को पूरा करने के लिए उपकरण को स्वतंत्र रूप से स्थानांतरित किया जा सकता है; आसान संचालन
3) सेंसर केबल एक जल केबल है और इसे स्प्रिंग बैलेंसर द्वारा सस्पेंड किया गया है, जिससे इसे संचालित करना आसान हो जाता है।
4) घुमावदार डिस्क की घूर्णन तंत्र गोलाकार बीयरिंगों को अपनाता है, जो घूर्णन में लचीले और लगभग बिना पहनने के टिकाऊ होते हैं।सामने और पीछे संतुलन समायोजन उपकरण और ब्रेक लॉक डिवाइस आसान और तेजी से संचालित कर रहे हैं, सुरक्षित और विश्वसनीय।
आवेदनः
पोर्टेबल स्पॉट वेल्डिंग मशीन का व्यापक रूप से ऑटोमोबाइल विनिर्माण, रखरखाव, घरेलू उपकरणों, दरवाजे और खिड़कियों, कृषि,निर्माण इस्पात और अन्य धातु निर्माण उद्योग.
सामान्य संरचनाएं
बहु इलेक्ट्रोड हथियार
उपयोग और स्थापना
चित्र
