प्रमाणन: | Certification | उत्पाद का नाम: | पोर्टेबल हाथ से पकड़ने वाली वेल्डिंग मशीन |
---|---|---|---|
कार्य: | मेटल स्पॉट वेल्डिंग मशीन | मशीन का प्रकार: | प्रतिरोध वेल्डिंग मशीन |
आवेदन: | कार बॉडी उद्योग | प्रकार: | मैनुअल स्पॉट वेल्डिंग |
<i>Max.</i> <b>मैक्स।</b> <i>Welding Thickness</i> <b>वेल्डिंग मोटाई</b>: | 5+5 मिमी | निर्धारित क्षमता: | 60 केवीए, 80 केवीए, 100 केवीए |
बिक्री के बाद की सेवा प्रदान की: | नि: शुल्क स्पेयर पार्ट्स, फील्ड स्थापना, कमीशनिंग और प्रशिक्षण | वारंटी सेवा के बाद: | वीडियो तकनीकी सहायता, ऑनलाइन समर्थन और स्पेयर पार्ट्स |
हाई लाइट: | स्टील आयरन रेज़िस्टेंस स्पॉट वेल्डर,100KVA पोर्टेबल वेल्डिंग गन मशीन,हैंडहेल्ड रेज़िस्टेंस स्पॉट वेल्डर |

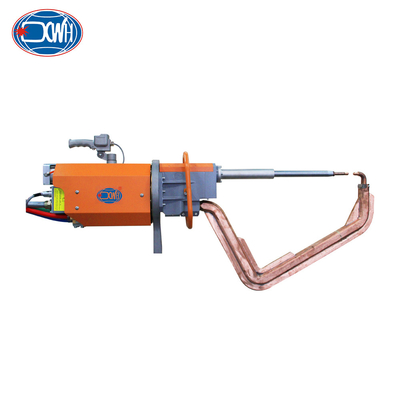

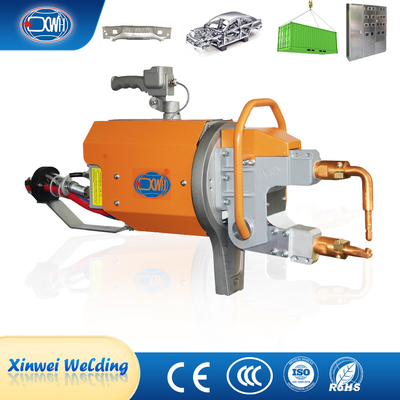

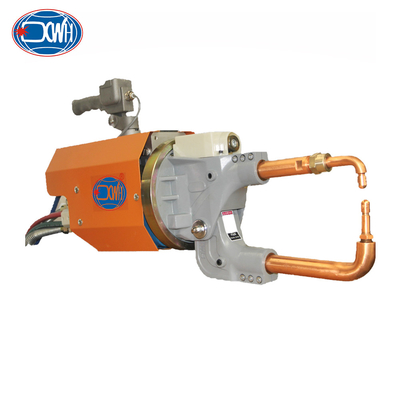

उत्पाद का वर्णन
पोर्टेबल स्पॉट वेल्डिंग मशीन दबाव में वेल्डिंग के लिए गर्मी स्रोत के रूप में वेल्डिंग के माध्यम से बहने वाले वर्तमान द्वारा उत्पन्न प्रतिरोध गर्मी का उपयोग करती है।मुख्य रूप से पतली प्लेट संरचनाओं के कम कार्बन स्टील भागों के स्पॉट वेल्डिंग के लिए इस्तेमाल किया.
आइटम/मॉडल | इकाई | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
शक्ति 50% पर | केवीए | 31 | 31 | 40 | 40 | 63 | 63 |
अधिकतम शॉर्ट सर्किट करंट | केवीए | 14 | 14 | 18 | 18 | 20 | 20 |
माध्यमिक डिस्चार्ज वोल्टेज | वी | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
50Hz/60Hz पर वोल्टेज | वी | 380 | 380 | 380 | 380 | 380 | 380 |
बाहों के बीच की दूरी | एमएम |
168-288 |
100 | 168-328 | 100 | १६८-४२८ | 100 |
इलेक्ट्रोड पर अधिकतम शक्ति | एन | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
कामकाजी स्ट्रोक | एमएम | 15-45 | 15 से 25 | 15-45 | 15 से 25 | 15-45 | 15 से 25 |
सिलेंडर का अधिकतम चाल | एमएम | 70 | 50 | 100 | 50 | 100 | 50 |
अधिकतम हाथ की लंबाई | एमएम | 750 | 350 | 1000 | 450 | 1100 | 500 |
संपीड़ित वायु आपूर्ति | एमपीए | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
न्यूनतम लंबाई के साथ नरम स्टील शीट की अधिकतम मोटाई | एमएम | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
500 मिमी के हथियारों के साथ | एमएम | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
अधिकतम लंबाई के हाथों के साथ | एमएम | 1. 2 + 12 | 1. 2 + 12 | 2+2 | 1.8 + 18 | 2.0 + 2.0 | 2.0 + 2.0 |
क्रॉस वायर अधिकतम | एमएम | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
शीतलन जल के दबाव में गिरावट | एमपीए | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
शीतलन जल प्रवाह | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* वेल्डिंग बांह की दूरी, कोण और लंबाई ग्राहकों के अनुरोधों के अनुसार बनाई जा सकती है।
विशेषताएं:
1- सुविधाजनक संचालन और बिजली की बचत।
2.सिलेंडर एक अनुकूलित दबाव वाले सिलेंडर है, ब्रांड है (एसएमसी)
3पोर्टेबल स्पॉट वेल्डर 360° घूम सकते हैं क्योंकि टर्नटेबल को असर के साथ कॉन्फ़िगर किया गया है।
4अनुकूलित वेल्डिंग टंग्स, सबसे लंबी वेल्डिंग बांह 1300 मिमी और सबसे छोटी 220 मिमी है।
5.विभिन्न विनिर्देशों सेट किया जा सकता है (विभिन्न मोटाई के साथ workpieces वेल्डेड किया जा सकता है) वेल्डिंग मोटाई 0.3mm+0.3mm5+5mm
आवेदनः
पोर्टेबल स्पॉट वेल्डिंग मशीन का व्यापक रूप से ऑटोमोबाइल विनिर्माण, रखरखाव, घरेलू उपकरणों, दरवाजे और खिड़कियों, कृषि,निर्माण इस्पात और अन्य धातु निर्माण उद्योग.
सामान्य संरचनाएं
बहु इलेक्ट्रोड हथियार
पावर फ्रीक्वेंसी कंट्रोलर
1) प्रासंगिक राष्ट्रीय और विद्युत और वेल्डिंग उद्योग मानकों के अनुपालन में विश्वसनीय प्रदर्शन।
2) नियंत्रण मोडः स्थिर धारा मोड, स्थिर वोल्टेज मोड, और स्थिर नियंत्रण कोण मोड।
3) पावर फैक्टर अनुकूलन कार्य से सुसज्जित।
4) थाइरिस्टोर अति ताप सुरक्षा उपकरण से लैस है और नियंत्रक एक रिसाव सुरक्षा स्विच से लैस है।
5) नियंत्रक नियंत्रण केबल और ट्रांसफार्मर मुख्य केबल ब्रांड उत्पाद हैं।
उपयोग और स्थापना
