उत्पत्ति के प्लेस: | चीन |
---|---|
ब्रांड नाम: | XWH |
मॉडल संख्या: | डी (एन) बी - 100, डी (एन) बी - 160, डी (एन) बी - 200, डी (एन) बी - 250 |
न्यूनतम आदेश मात्रा: | 1 |
मूल्य: | USD7500-USD9500 |
पैकेजिंग विवरण: | लकड़ी का केस |
प्रसव के समय: | 15 कार्य दिवस |
भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
आपूर्ति की क्षमता: | 50 सेट / महीना |
प्रमाणन: | CE | उत्पाद का नाम: | दो तरफा स्पॉट वेल्डिंग मशीन |
---|---|---|---|
आवेदन: | मोटर वाहन उद्योग | कार्य: | शीट मेटल वेल्डिंग |
मशीन का प्रकार: | प्रतिरोध वेल्डिंग मशीन | प्रकार: | शीट मेटल वायर स्पॉट वेल्डर |
वेल्डिंग सामग्री: | मिश्र धातु धातु एल्यूमीनियम स्टेनलेस स्टील | <i>Max.</i> <b>अधिकतम.</b> <i>Welding Capacity</i> <b>वेल्डिंग क्षमता</b>: | 6+6मिमी |
वारंटी सेवा के बाद: | वीडियो तकनीकी सहायता, ऑनलाइन समर्थन और स्पेयर पार्ट्स | बिक्री के बाद की सेवा प्रदान की: | नि: शुल्क स्पेयर पार्ट्स, फील्ड स्थापना, कमीशनिंग और प्रशिक्षण |
हाई लाइट: | एमएफ स्टेशनरी स्पॉट वेल्डिंग मशीन,मध्यम आवृत्ति इन्वर्टर स्पॉट वेल्डर,160kva स्टेशनरी स्पॉट वेल्डिंग मशीन |

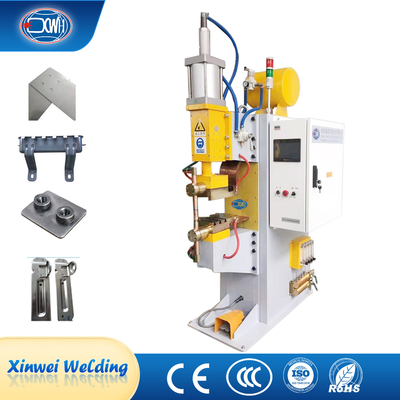

स्थिर मध्यम आवृत्ति इन्वर्टर स्थिर एमएफ स्थिर स्पॉट वेल्डिंग मशीन
उत्पाद का वर्णन
मध्यवर्ती आवृत्ति के आधार पर स्पॉट वेल्डिंग मशीन वर्तमान में सबसे उन्नत वेल्डिंग उपकरण है। व्यापक रूप से उपयोग किए जाने वाले वेल्डिंग ट्रांसफार्मर में एक छोटी मात्रा और उच्च आउटपुट ऊर्जा होती है।इसके वेल्डिंग ट्रांसफार्मर की आवृत्ति में वृद्धि के कारण 50/60Hz से 1000Hz तक, लोहे के कोर सामग्री का वजन काफी कम किया जा सकता है।ट्रांसफार्मर के माध्यमिक सर्किट में रेक्टिफायर डायोड वेल्डिंग मशीन के लिए DC बिजली की आपूर्ति में विद्युत ऊर्जा को परिवर्तित करता है, जो माध्यमिक सर्किट के प्रेरण गुणांक मूल्य में काफी सुधार कर सकता है और उपयोगकर्ता बिजली की खपत का 30% से अधिक बचा सकता है।
हमारी कंपनी की मध्यम आवृत्ति इन्वर्टर स्पॉट वेल्डिंग मशीनें सभी मानव-मशीन इंटरफ़ेस टच स्क्रीन का उपयोग करती हैं, जो डिजिटल रूप से नियंत्रित और संचालित करने में आसान हैं।विभिन्न workpiece वेल्डिंग जरूरतों को पूरा करने के लिए ग्राहक की आवश्यकताओं के अनुसार विभिन्न जुड़नार विन्यस्त किया जा सकता, और स्वचालित विशेष मशीनों को उत्पादन दक्षता में सुधार के लिए डिजाइन और निर्मित किया जा सकता है।
तकनीकी मापदंड
आइटम मॉडल | डीएन ((बी) -100 | DN(B) -160 | DN(B)-200 | DN(B) -250 |
नाममात्र शक्ति (KVA) | 100 | 160 | 200 | 250 |
शक्ति इनपुट ((V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
अधिकतम शॉर्ट सर्किट करंट (KA) | 30 | 35 | 40 | 45 |
कार्य चक्र ((%) | 50 | 50 | 50 | 50 |
अधिकतम बल ((एन) | 6000 | 6000 | 10000 | 15000 |
इलेक्ट्रोड की लंबाई ((MM) | 450 | 450 | 450 | 500 |
कामकाजी स्ट्रोक (एमएम) | 80 | 80 | 80 | 80 |
ठंडा करने की खपत ((L/min) | 20 | 20 | 20 | 20 |
अधिकतम वेल्डिंग क्षमता ((एमएम) | 3.0 + 3.0 | 4.0 + 4.0 | 5.0+50 | 6.0 + 6.0 |
विशेषताएं
1. स्थिर मशीन संरचना ऊपर और नीचे के इलेक्ट्रोड सहायक स्ट्रोक के साथ दबाव मोड लागू करते हैं। वेल्डिंग दक्षता बहुत अधिक है।
2वेल्डिंग मशीन का ट्रांसफार्मर विशेष प्रतिरोध वेल्डिंग मशीन को अपनाता है, सिलिकॉन स्टील स्लाइस उच्च चुंबकीय की विशेषता हैः अंदर का पानी बल से ठंडा होता है;अधिक शक्ति और उच्च कर्तव्य अनुपात.
3सूक्ष्म-कंप्यूटर द्वारा नियंत्रित और वेल्डिंग सेटिंग्स के अधिकतम 16 सेट सहेज सकते हैं, जो विभिन्न प्रकार के वेल्डिंग शीट के लिए काफी सुविधाजनक है।
4. व्यापक रूप से ऑटोमोबाइल विनिर्माण, घरेलू अनुप्रयोगों के उत्पादन, हार्डवेयर फिटिंग आदि के लिए लागू होता है।
उत्पाद संरचना
साधारण एसी प्रतिरोध वेल्डिंग मशीन की तुलना में, एमएफ स्पॉट वेल्डर के निम्नलिखित फायदे हैंः
इनपुट पावर सप्लाई तीन-चरण 380V है, जिसमें संतुलित तीन-चरण बिजली की खपत और बहुत उच्च शक्ति उपयोग दर है। यह तीन-चरण पूर्ण तरंग अनियंत्रित सुधार को अपनाता है,0 से अधिक के बहुत उच्च शक्ति कारक के साथ.9%.
इसी स्थिति में, मध्यवर्ती आवृत्ति ट्रांसफार्मर की मात्रा काफी कम हो जाती है; इसकी उच्च कार्य आवृत्ति, कम हानि और उच्च दक्षता के कारण।
मध्यवर्ती आवृत्ति वेल्डिंग मशीन का वेल्डिंग करंट निरंतर डीसी है, शून्य करंट क्रॉसिंग प्रभाव के बिना, बहुत केंद्रित गर्मी और स्थिर वेल्डिंग हीट इनपुट के साथ।वेल्डिंग का समय छोटा किया जा सकता है, और ऊर्जा की बचत प्रभाव महत्वपूर्ण है; कोई एसी पीक वर्तमान प्रभाव, कम वेल्डिंग छिड़काव, और यह भी इलेक्ट्रोड की सेवा जीवन को बढ़ाता है;इसके द्वितीयक सर्किट के प्रेरण DC वेल्डिंग वर्तमान पर लगभग कोई प्रभाव नहीं है, और कोई माध्यमिक सर्किट प्रतिक्रियाशीलता हानि नहीं है।

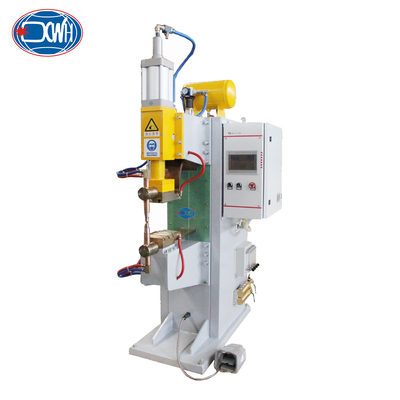

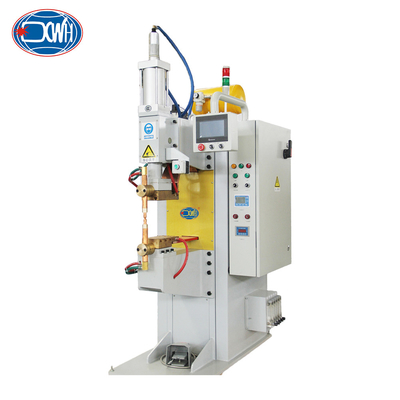

चित्र
आवेदन
आइटम मॉडल | डीएन ((बी) -100 | DN(B) -160 | DN(B)-200 | DN(B) -250 |
नाममात्र शक्ति (KVA) | 100 | 160 | 200 | 250 |
शक्ति इनपुट ((V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
अधिकतम शॉर्ट सर्किट करंट (KA) | 30 | 35 | 40 | 45 |
कार्य चक्र ((%) | 50 | 50 | 50 | 50 |
अधिकतम बल ((एन) | 6000 | 6000 | 10000 | 15000 |
इलेक्ट्रोड की लंबाई ((MM) | 450 | 450 | 450 | 500 |
कामकाजी स्ट्रोक (एमएम) | 80 | 80 | 80 | 80 |
ठंडा करने की खपत ((L/min) | 20 | 20 | 20 | 20 |
अधिकतम वेल्डिंग क्षमता ((एमएम) | 3.0 + 3.0 | 4.0 + 4.0 | 5.0+50 | 6.0 + 6.0 |
