| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | XWH |
| मॉडल संख्या: | डी(एन)बी--100, डी(एन)बी--160, डी(एन)बी--200, डी(एन)बी--250 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | USD70000-USD90000 |
| पैकेजिंग विवरण: | लकड़ी का केस |
| प्रसव के समय: | 15 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | 50 सेट / महीना |
| प्रमाणन: | CE | उत्पाद का नाम: | स्पॉट वेल्डिंग मशीन स्वचालित |
|---|---|---|---|
| वेल्डिंग सामग्री: | स्टेनलेस स्टील | कार्य: | वेल्डिंग मोटर्स और जेनरेटर सेट के लिए |
| मशीन का प्रकार: | स्वचालित मल्टी स्पॉट वेल्डिंग मशीन | आवेदन: | शीट मेटल वेल्डिंग |
| कीवर्ड: | प्वाइंट वेल्डिंग मशीन | विशेषता: | प्रोजेक्शन स्पॉट वेल्डिंग |
| वारंटी सेवा के बाद: | वीडियो तकनीकी सहायता, ऑनलाइन समर्थन और स्पेयर पार्ट्स | बिक्री के बाद सेवा प्रदान की: | नि: शुल्क स्पेयर पार्ट्स, फील्ड स्थापना, कमीशनिंग और प्रशिक्षण |
| हाई लाइट: | 3 चरण एल्यूमीनियम स्पॉट वेल्डर,स्वचालित एल्यूमीनियम स्पॉट वेल्डर |
||

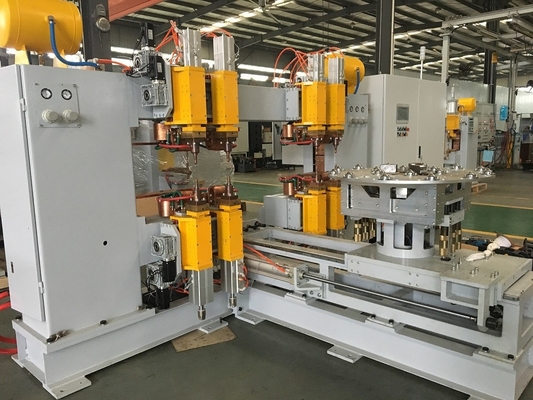

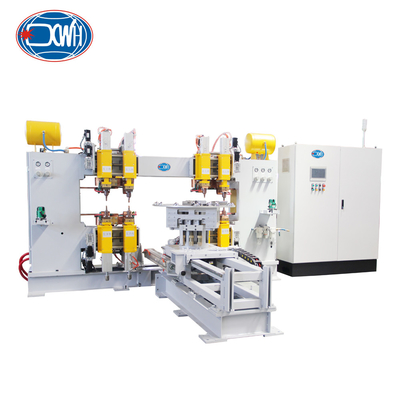

3 चरण एल्यूमीनियम वेल्डर स्पॉट वेल्डर मल्टी हेड स्पॉट वेल्डिंग मशीन स्वचालित
उत्पाद का परिचय
सर्कुलर रिंगों के लिए मल्टीपॉइंट ऑटोमैटिक वेल्डिंग मशीन/इंटीग्रल सीलिंग वेल्डिंग मशीन इंस्ट्रूमेंट शेल के लिए, विशेष रूप से मोटर्स और जनरेटर सेट के विशेष भागों के वेल्डिंग के लिए डिज़ाइन की गई।बहु सिर वेल्डिंग मशीन स्थिर वेल्डिंग गुणवत्ता है, सरल संचालन, सुविधाजनक रखरखाव, और तेजी से और सुविधाजनक इलेक्ट्रोड प्रतिस्थापन।
तकनीकी मापदंड
| मॉडल/आइटम | डीएन ((बी) -100 | D(N) B-160 | D(N) B--200 | D ((N) B-250 |
| नाममात्र शक्ति (KVA) | 100 | 160 | 200 | 250 |
| शक्ति इनपुट ((V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| मैक्स. शॉर्ट सर्किट करंट ((KA) | 30 | 40 | 40 | 45 |
| अधिकतम बल (एन) | 6000 | 6000 | 10000 | 15000 |
| इलेक्ट्रोड की लंबाई ((एमएम) | 450 | 450 | 450 | 500 |
| कामकाजी स्ट्रोक (एमएम) | 80 | 80 | 80 | 80 |
| ठंडा करने की खपत ((L/min) | 20 | 20 | 20 | 20 |
| अधिकतम वेल्डिंग क्षमता ((एमएम) | 3.0 + 3.0 | 4.0 + 4.0 | 5.0+50 | 6.0 + 6.0 |
लाभ
1ऊपरी और निचले इलेक्ट्रोडों को एक सिलेंडर द्वारा दबाव में रखा जाता है, जिससे दबाव समायोजन सुविधाजनक और सटीक हो जाता है।
22. वेल्डिंग सिस्टम के दो सेटों का उपयोग वर्कपीस के सीधे अनुभाग के 6 बिंदुओं को वेल्ड करने के लिए किया जाता है।96 वेल्डिंग बिंदुओं पर सीधे अनुभाग के आंतरिक सर्कल और 144 वेल्डिंग बिंदुओं पर बाहरी सर्कल के आर्क अनुभाग के काम के टुकड़े. वेल्डिंग इकाइयों के दो सेट का उपयोग सीधे अनुभाग पर 6 वेल्डिंग बिंदुओं को वेल्ड करने के लिए किया जाता है। वेल्डिंग बिंदुओं के प्रत्येक सेट को पूरा करने के बाद, वेल्डिंग इकाइयों के दो सेट का उपयोग किया जाता है।सूचकांक घूर्णन तंत्र वेल्डिंग बिंदुओं के अगले सेट के लिए काम के टुकड़े वेल्ड करने के लिए घूमती है. यह तंत्र मोड स्वचालन प्राप्त कर सकता है, श्रम तीव्रता को कम कर सकता है, और वेल्डिंग बिंदुओं की स्थिरता सुनिश्चित कर सकता है;
3. प्रतिक्रिया गति को तेज करने के लिए एक प्रत्यक्ष सोलेनोइड वाल्व को अपनाना, ऊपरी दबाव सिर की परिचालन गति को काफी बढ़ाएं, और वायु प्रवाह हानि को कम करें;
प्रमुख संरचना
संदर्भ चित्र
आवेदन
उत्पाद वेल्डिंग के लिए तकनीकी आवश्यकताएं
1) वेल्डिंग सामग्रीः 1.5 मिमी स्टेनलेस स्टील प्लेट + 10 मिमी मोटी, 15 मिमी चौड़ी स्टेनलेस स्टील स्ट्रिप + 1.5 मिमी स्टेनलेस स्टील प्लेट।
2) वेल्डिंग बिंदुः जैसा कि नीचे दिखाया गया है, आंतरिक अंगूठी के लिए 96 बिंदु, बाहरी अंगूठी के लिए 144 बिंदु और सीधे रेखा खंड के लिए 6 बिंदु हैं, कुल 24 सर्कल के साथ
