उत्पत्ति के प्लेस: | चीन |
---|---|
ब्रांड नाम: | XWH |
मॉडल संख्या: | डीएन-40, डीएन-63, डी(टी)एन-80, डी(टी)एन-100, डी(टी)एन-125, डी(टी)एन-125, डी(टी)एन-200 |
न्यूनतम आदेश मात्रा: | 1 |
मूल्य: | USD4500-USD6000 |
पैकेजिंग विवरण: | लकड़ी का मामला |
प्रसव के समय: | 15 कार्य दिवस |
भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
आपूर्ति की क्षमता: | 50 सेट / महीना |
प्रमाणन: | CE | उत्पाद का नाम: | प्रक्षेपण वेल्डिंग मशीन |
---|---|---|---|
आवेदन: | जस्ती शीट वेल्डिंग मशीन | कार्य: | प्रतिरोध वेल्डिंग |
मशीन का प्रकार: | पेडल वेल्डिंग मशीन | विशेषता: | उच्च दक्षता |
वेल्डिंग सामग्री: | स्टील कॉपर एल्यूमीनियम | <i>Max.</i> <b>अधिकतम.</b> <i>Welding Capacity</i> <b>वेल्डिंग क्षमता</b>: | 6+6मिमी |
वारंटी सेवा के बाद: | वीडियो तकनीकी सहायता, ऑनलाइन समर्थन और स्पेयर पार्ट्स | बिक्री के बाद की सेवा प्रदान की: | नि: शुल्क स्पेयर पार्ट्स, फील्ड स्थापना, कमीशनिंग और प्रशिक्षण |
हाई लाइट: | क्षैतिज स्पॉट वेल्डिंग मशीन,जस्ती चादरें स्पॉट वेल्डिंग मशीन,जस्ती प्रोजेक्शन स्पॉट वेल्डिंग मशीन |

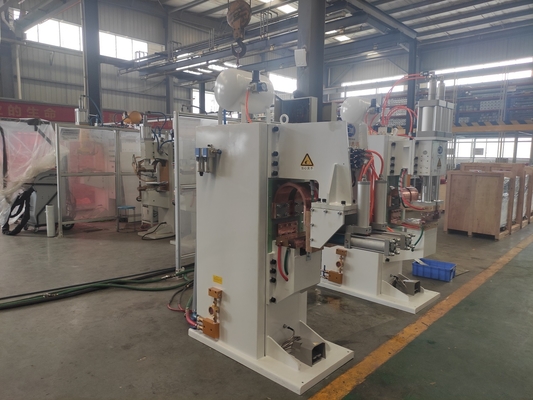

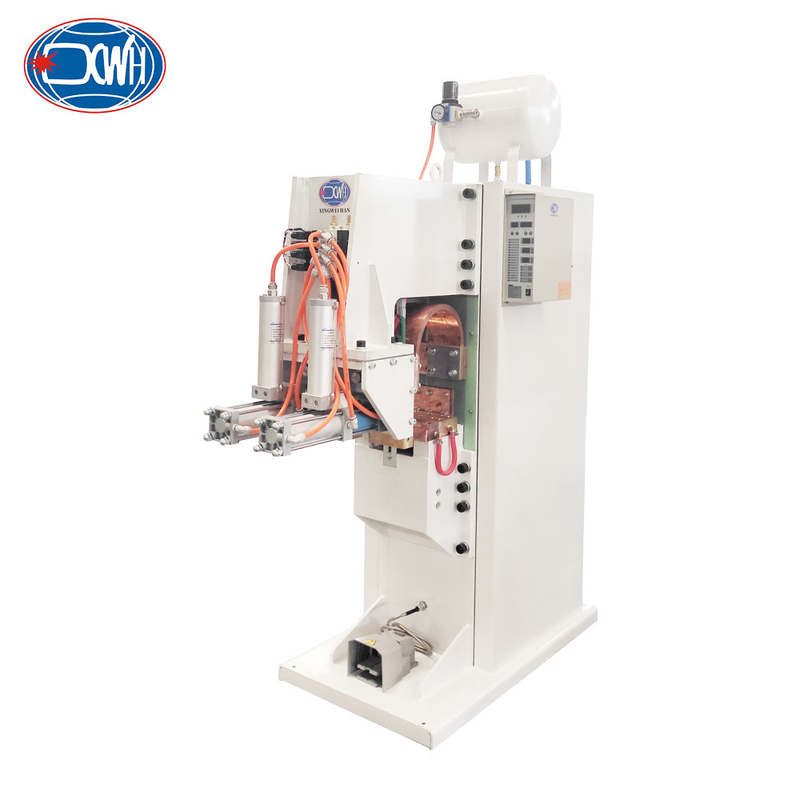

क्षैतिज वेल्डिंग के लिए जस्ती चादरें प्रोजेक्शन स्पॉट वेल्डिंग मशीन
उत्पाद का वर्णन
धातु पत्ती वेल्डिंग मशीन के वेल्डिंग कार्य का सिद्धांतः स्टार्ट बटन दबाएं और उपकरण कार्रवाई मैन्युअल हस्तक्षेप के बिना वेल्डिंग नियंत्रक द्वारा पूरा किया जाएगा।वेल्डिंग बिंदु पूरा होने तक. प्रत्येक वेल्डिंग सिर 4 वेल्डिंग बिंदुओं के प्रोजेक्शन वेल्डिंग को पूरा करता है। एक क्लैंपिंग प्रक्रिया में कुल 8 प्रोप्लुशन वेल्ड किए गए थे। प्रत्येक वेल्डिंग बिंदु की वेल्डिंग गुणवत्ता सुनिश्चित करना आसान है।वेल्डिंग दबाव और प्रत्येक वेल्डिंग सिर के वेल्डिंग वर्तमान स्वतंत्र रूप से समायोज्य हैं.
प्रत्येक वेल्डिंग सिर की गति की दिशा क्षैतिज है, और अनुप्रस्थ वेल्डिंग बिंदुओं को वेल्डेड किया जा सकता है। विशेष रूप से बड़े वर्कपीस के लिए उपयुक्त,जब स्थापना असुविधाजनक हो तो कुशल वेल्डिंग प्राप्त करना.
तकनीकी मापदंड
आइटम/मॉडल | डीएन-40 | डीएन-63 | D(T) N-80 | D(T) N-100 | D(T) N-125 | D(T) N-160 | D(T) N-200 | |
नामित शक्ति 50% | केवीए | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
नाममात्र प्राथमिक शक्ति | वी | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
माध्यमिक वोल्टेज | वी | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
नामित आवृत्ति | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
मैक्स.शॉर्ट सर्किट करंट | केए | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
अधिकतम वेल्ड पावर | केवीए | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
गर्दन | एमएम | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
मैक्स.फ्रोस इलेक्ट्रोड पर | एन | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
कामकाजी स्ट्रोक | एमएम | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
शीतलन जल खपत 2.5bar | एल/मिनट | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
इलेक्ट्रोड टीएलपी | एमएम | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
हथियार | एमएम | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
प्रक्षेपण क्लैंपिंग प्लेट | एमएम | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
अधिकतम वेल्डिंग क्षमता ए3 स्टील |
एमएम | 2.5 + 2.5 | 3+3 | 4+4 | 4.5 + 4.5 | 5+5 | 5+5 | 6+6 |
लाभ
1शरीर को झटके प्रतिरोध, भूकंपीय प्रतिरोध और उच्च कठोरता के लिए डिज़ाइन किया गया है, और प्रत्येक घटक की स्थापना और भार शक्ति को पूरा करने के लिए बारीकी से मशीनीकृत किया गया है।वेल्डिंग प्रक्रिया के दौरान उपकरण की कठोरता और न्यूनतम विरूपण सुनिश्चित करने के लिए फ्रेम के अंदर कई सुदृढीकरण पसलियों वेल्डेड किया गया है, वेल्डिंग की स्थिरता और मैन्युअल उपयोग की सुरक्षा सुनिश्चित करता है।
2ऊपरी इलेक्ट्रोड को गैस-तरल दबाव सिलेंडर द्वारा दबाव में रखा जाता है, जिससे दबाव समायोजन सुविधाजनक और सटीक होता है।
3वेल्डिंग मशीनों के लिए बैकअप समर्पित वायु भंडारण टैंक वेल्डिंग दबाव के उतार-चढ़ाव को कम करने और वेल्डिंग बल की स्थिरता सुनिश्चित करने के लिए फायदेमंद है।
4ऊपरी इलेक्ट्रोड क्षैतिज रूप से आगे और पीछे की ओर चलता है, और वेल्डिंग स्ट्रोक और वर्कपीस ऑपरेशन स्ट्रोक स्वतंत्र होते हैं, जबकि निचला इलेक्ट्रोड स्थिर होता है; संचालित करना आसान है।
उत्पाद संरचना
चित्र
आवेदन
