| ब्रांड नाम: | XWH |
| मॉडल संख्या: | डीएन-40, डीएन-63, डी(टी)एन-80, डी(टी)एन-100, डी(टी)एन-125, डी(टी)एन-125, डी(टी)एन-200 |
| एमओक्यू: | 1 |
| कीमत: | USD3500-USD5000 |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 50 सेट / महीना |

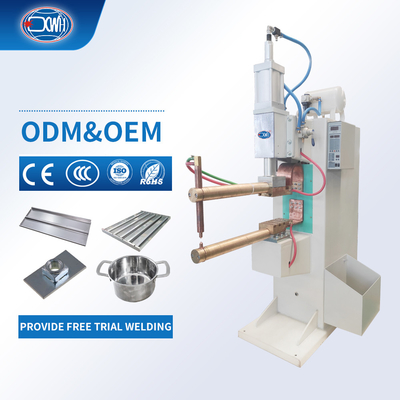

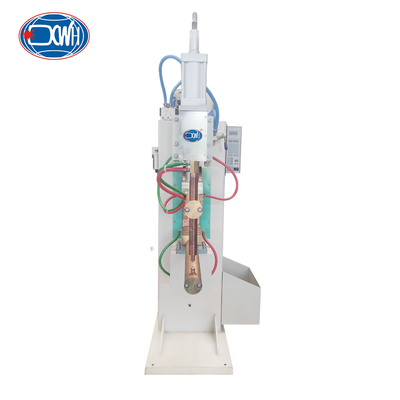

स्टील फिक्स्ड टाइप स्थिर स्पॉट वेल्डर एसएस शीट के लिए लंबी बांह स्पॉट वेल्डिंग मशीन
उत्पाद का परिचय:
लंबी आर्म स्पॉट वेल्डिंग मशीन हमारी डीटीएन श्रृंखला फिक्स्ड प्वाइंट प्रोजेक्शन स्पॉट वेल्डिंग मशीन है, जो विशेष वर्कपीस वेल्डिंग के लिए लंबी वेल्डिंग आर्म के साथ अनुकूलित है।स्पॉट वेल्डर हमारी कंपनी द्वारा निर्मित एक दोहरे प्रयोजन वेल्डिंग मशीन है, मुख्य रूप से कम कार्बन स्टील, स्टेनलेस स्टील, और कुछ गैर लौह धातुओं को वेल्डिंग के लिए उपयोग किया जाता है। यह प्लेटों के बीच, प्लेटों के बीच और प्रोजेक्शन वेल्डिंग नट्स और बोल्ट के बीच वेल्डिंग भी प्राप्त कर सकता है।
विशेषताएं:
(1) ऊपरी इलेक्ट्रोड को वायु सिलेंडर द्वारा दबाव में रखा जाता है, और दबाव समायोजन सुविधाजनक और सटीक है। वेल्डिंग मशीन स्टैंडबाय के लिए एक विशेष वायु टैंक से लैस है;
(2) ऊपरी इलेक्ट्रोड ऊर्ध्वाधर ऊपर और नीचे चलता है, और एक चिकनी समायोजन कार्य स्ट्रोक और सहायक स्ट्रोक है। निचले इलेक्ट्रोड को ऊर्ध्वाधर दिशा में समायोजित किया जा सकता है;
(3) प्रतिक्रिया गति को तेज करने, ऊपरी सिर की परिचालन गति में काफी सुधार करने और वायु प्रवाह हानि को कम करने के लिए सीधे सोलेनोइड वाल्व को अपनाया जाता है;
तकनीकी मापदंडः
| आइटम/मॉडल | डीएन-40 | डीएन-63 | D(T) N-80 | D(T) N-100 | D(T) N-125 | D(T) N-160 | D(T) N-200 | |
| नामित शक्ति 50% | केवीए | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| नाममात्र प्राथमिक शक्ति | वी | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| माध्यमिक वोल्टेज | वी | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| नामित आवृत्ति | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| मैक्स.शॉर्ट सर्किट करंट | केए | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| अधिकतम वेल्ड पावर | केवीए | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| गर्दन | एमएम | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| मैक्स.फ्रोस इलेक्ट्रोड पर | एन | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| कामकाजी स्ट्रोक | एमएम | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| शीतलन जल खपत 2.5bar | एल/मिनट | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| इलेक्ट्रोड टीएलपी | एमएम | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| हथियार | एमएम | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| प्रक्षेपण क्लैंपिंग प्लेट | एमएम | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
अधिकतम वेल्डिंग क्षमता ए 3 स्टील |
एमएम | 2.5 + 2.5 | 3+3 | 4+4 | 4.5 + 4.5 | 5+5 | 5+5 |
6+6 |
सामान्य संरचनाएं:
विस्तृत चित्रः
ऊपरी इलेक्ट्रोड:ऊपरी इलेक्ट्रोड रैखिक मार्गदर्शक में ऊर्ध्वाधर ऊपर और नीचे चलता है, बार-बार स्थिति में उच्च परिशुद्धता के साथ, इस प्रकार सटीक वेल्डिंग बिंदुओं को सुनिश्चित करता है।
दबाव घटक:दबाव सिर की उतार और चढ़ाव गति को मनमाने ढंग से समायोजित किया जा सकता है, जो कार्य टुकड़े पर दबाव प्रभाव को कम करता है और शोर को कम करता है।
उत्पादन लाइनः
आवेदनः
अक्सर पूछे जाने वाले प्रश्न:
