ब्रांड नाम: | XWH |
मॉडल संख्या: | D (N) B-100 , D (N) B-160, D (N) B-200, D (N) B-2550 |
एमओक्यू: | 1 |
कीमत: | USD16000-USD20000 |
भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
आपूर्ति करने की क्षमता: | 50 सेट / महीना |

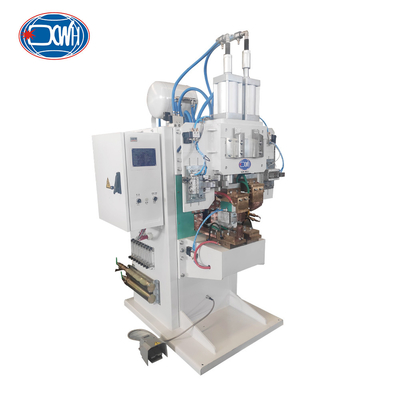

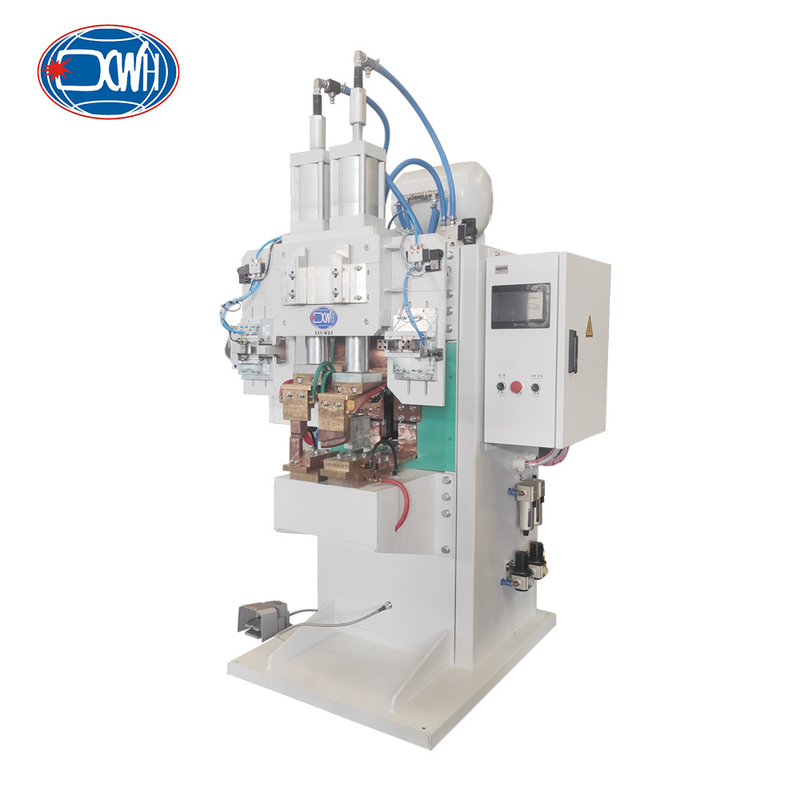

प्रतिरोध औद्योगिक स्पॉट स्थिर प्रक्षेपण वेल्डिंग मशीन लीवर लॉक रिंग के लिए
उत्पाद का परिचय:
मध्यवर्ती आवृत्ति इन्वर्टर डीसी दोहरे सिर प्रोजेक्शन वेल्डिंग मशीन हुप रिंगों के प्रोजेक्शन वेल्डिंग के लिए डिज़ाइन की गई है। वर्कपीस की सभी सतह जस्ती लेपित / क्रोम प्लेटिंग है।मुख्य रूप से मेजबान फ्रेम जैसे घटकों से बना है, वायवीय ट्रांसमिशन तंत्र, वेल्डिंग पोजिशनिंग फिक्स्चर, माध्यमिक सर्किट, वेल्डिंग ट्रांसफार्मर, वेल्डिंग कंट्रोलर, और पानी और गैस सर्किट प्रणाली। उपकरण पदचिह्नः(लंबाई × चौड़ाई × ऊंचाई) 1300mm × 1200mm × 2100mm, उपकरण का वजन 900 किलोग्राम।
विशेषताएं:
1. मशीन की समग्र संरचना एक अद्वितीय पेड़ शैली को अपनाती है, और शरीर को प्रभाव प्रतिरोध, भूकंप प्रतिरोध और उच्च कठोरता के लिए डिज़ाइन किया गया है। सटीक यांत्रिक प्रसंस्करण के माध्यम से,यह प्रत्येक घटक की स्थापना और भार शक्ति को पूरा करता है. उपयोग के दौरान उपकरण की कठोरता सुनिश्चित करने और वेल्डिंग प्रक्रिया के दौरान मामूली विरूपण को कम करने के लिए रैक के अंदर कई सुदृढीकरण पसलियों को वेल्डेड किया गया है,वेल्डिंग की स्थिरता और मैन्युअल उपयोग की सुरक्षा सुनिश्चित करना.
2इलेक्ट्रोड दबाव, चिकनी और तेजी से, एल्यूमीनियम मिश्र धातु सिलेंडर बैरल, कम डम्पिंग सील रिंग, हल्के घर्षण रिंग संयोजन सिलेंडर,एक पायलट उच्च प्रवाह विद्युत चुम्बकीय दिशा वाल्व के साथ सुसज्जित, तेजी से प्रतिक्रिया गति और अत्यंत संवेदनशील अनुवर्ती प्रदर्शन के साथ, अत्यंत उच्च बिंदु गति प्राप्त करना।
3कैपेसिटिव चार्जिंग और डिस्चार्जिंग में तेज गति, कम वेल्डिंग समय और उच्च दक्षता होती है।
4ऑपरेशन को एक पैर स्विच द्वारा नियंत्रित किया जाता है, जिसमें उच्च उत्पादन दक्षता, कम श्रम तीव्रता होती है, और ऑपरेटरों की संचालन आदतों के अनुरूप होती है।
तकनीकी मापदंडः
आइटम मॉडल | डीएन ((बी) -100 | DN(B) -160 | DN(B)-200 | DN(B) -250 |
नाममात्र शक्ति (KVA) | 100 | 160 | 200 | 250 |
शक्ति इनपुट ((V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
अधिकतम शॉर्ट सर्किट करंट (KA) | 30 | 35 | 40 | 45 |
कार्य चक्र ((%) | 50 | 50 | 50 | 50 |
अधिकतम बल ((एन) | 6000 | 6000 | 10000 | 15000 |
इलेक्ट्रोड की लंबाई ((MM) | 450 | 450 | 450 | 500 |
कामकाजी स्ट्रोक (एमएम) | 80 | 80 | 80 | 80 |
ठंडा करने की खपत ((L/min) | 20 | 20 | 20 | 20 |
अधिकतम वेल्डिंग क्षमता ((एमएम) | 3.0 + 3.0 | 4.0 + 4.0 | 5.0+50 | 6.0 + 6.0 |
सामान्य संरचनाएं:
विस्तृत चित्रः
ऊपरी इलेक्ट्रोड:ऊपरी इलेक्ट्रोड रैखिक मार्गदर्शक में ऊर्ध्वाधर ऊपर और नीचे चलता है, बार-बार स्थिति में उच्च परिशुद्धता के साथ, इस प्रकार सटीक वेल्डिंग बिंदुओं को सुनिश्चित करता है।
दबाव घटक:दबाव सिर की उतार और चढ़ाव गति को मनमाने ढंग से समायोजित किया जा सकता है, जो कार्य टुकड़े पर दबाव प्रभाव को कम करता है और शोर को कम करता है।
उत्पादन लाइनः
आवेदनः
