| ब्रांड नाम: | Xingweihan |
| मॉडल संख्या: | DN-40, DN-63, D(T)N-80, D(T)N-100, D(T)N-125, D(T)N-125, D(T)N-200 |
| एमओक्यू: | 1 |
| कीमत: | USD28000-USD30000 |
| भुगतान की शर्तें: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
| आपूर्ति करने की क्षमता: | 50 sets/month |

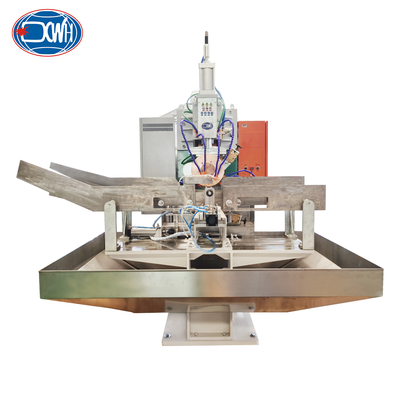

शॉक के लिए क्षैतिज रोलिंग प्रतिरोध वेल्डर पिस्टन बोर सीम वेल्डिंग मशीन
उत्पाद परिचय:
क्षैतिज सीम वेल्डिंग मशीनें विशेष रूप से ऑटोमोटिव पार्ट्स, वॉटर हीटर, टैंक और बाड़ों जैसे औद्योगिक उत्पादों के उत्पादन के लिए उपयुक्त हैं। इसमें अनुप्रयोगों की एक विस्तृत श्रृंखला है और यह विभिन्न आकारों और आकारों के वेल्डेड भागों को संभाल सकता है। और यह स्वचालित सीम वेल्डिंग मशीन शॉक अवशोषक या पिस्टन सिलेंडर ट्यूबों की वेल्डिंग के लिए डिज़ाइन की गई है, जो स्वचालित रूप से लोड, पता लगा सकती है और वेल्ड कर सकती है, और विभिन्न सामग्री वेल्डिंग आवश्यकताओं के साथ संगत है। मिलीमीटर स्तर की सटीक वेल्डिंग वेल्डिंग गुणवत्ता सुनिश्चित कर सकती है।
विशेषताएँ:
तकनीकी पैरामीटर:
|
मॉडल आइटम |
यूनिट
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
रेटेड पावर |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
वोल्टेज इनपुट |
V
|
380
|
380
|
380
|
380 |
380
|
|
आवृत्ति |
Hz
|
50
|
50
|
50
|
50
|
50
|
|
अधिकतम। शॉर्ट सर्किट करंट |
KA
|
26
|
30
|
40
|
30
|
40
|
|
कार्यशील स्ट्रोक |
मिमी |
100 |
100
|
100 |
100 |
100
|
|
वेल्डिंग दक्षता |
मी/मिनट
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
अधिकतम। बल |
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
अधिकतम। वेल्डिंग क्षमता |
मिमी
|
1.2+1.2
|
1.5+1.5
|
2.0+2.0
|
1.5+1.5
|
2.0+2.0
|
|
मोटर पावर |
W
|
550
|
750
|
750
|
750
|
400
|
|
शीतलन खपत |
L/मिनट
|
8
|
8
|
10
|
8
|
10
|
|
वज़न
|
किलोग्राम
|
380
|
510
|
630
|
530
|
700
|
सामान्य संरचनाएं:

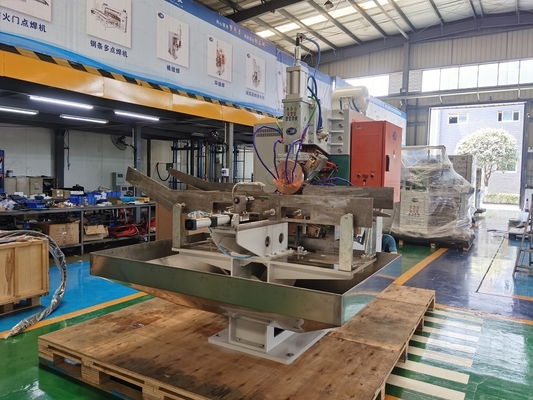

विस्तृत छवियां:
अनुकूलित फिक्स्चर और मूविंग कंपोनेंट्स: एक चक्रीय प्रत्यारोपण तंत्र को अपनाकर पूरी तरह से स्वचालित वेल्डिंग प्राप्त की जा सकती है और वेल्डिंग दक्षता में सुधार किया जा सकता है। डिवाइस में उच्च संगतता है और यह विभिन्न व्यास और लंबाई के वर्कपीस को वेल्ड कर सकता है।
सिलेंडर: एल्यूमीनियम मिश्र धातु सिलेंडर बैरल, कम डंपिंग सीलिंग रिंग, और हाइड्रोलिक सिलेंडर के साथ हल्के घर्षण रिंग संयोजन को अपनाना, सतह पहनने के लिए प्रतिरोधी है और इसका लंबा सेवा जीवन है, जो अत्यंत उच्च डॉट गति, इलेक्ट्रोड दबाव, चिकना और तेज़ प्राप्त करता है।
गैस स्टोरेज टैंक: प्रोजेक्शन और स्पॉट वेल्डिंग मशीन एक समर्पित गैस स्टोरेज टैंक से लैस है, जो वेल्डिंग दबाव में उतार-चढ़ाव को कम करने और स्थिर वेल्डिंग बल सुनिश्चित करने के लिए फायदेमंद है।
जलमार्ग घटक: सभी जलमार्ग घटक जंग को रोकने के लिए सतह उपचार से गुजरते हैं, और जलमार्ग जल निकासी को पानी की टंकी में स्वतंत्र रूप से छुट्टी दी जाती है। बहिर्वाह की स्थिति के आधार पर, जलमार्ग में रुकावटों का निरीक्षण और समाप्त किया जा सकता है।
दृश्य छवियां:
अनुप्रयोग:
संबंधित उत्पाद:
शॉक अवशोषक के लिए प्रोजेक्शन वेल्डिंग मशीन: शॉक अवशोषक स्टोरेज सिलेंडर उत्तल रिंग विशेष मशीन ऑटोमोटिव शॉक अवशोषक स्टोरेज सिलेंडर उत्तल रिंग की निर्माण प्रक्रिया के लिए विकसित एक विशेष उपकरण है। यह स्टोरेज सिलेंडर उत्तल रिंग भागों की उच्च-सटीक और उच्च-दक्षता प्रसंस्करण को प्राप्त करने के लिए उन्नत हाइड्रोलिक बनाने और सटीक नियंत्रण तकनीक को अपनाता है। यह डिवाइस विशेष रूप से ऑटोमोटिव सस्पेंशन सिस्टम के मुख्य घटकों के निर्माण के लिए डिज़ाइन किया गया है, और विभिन्न विनिर्देशों के तेल भंडारण सिलेंडरों के लिए उत्तल रिंग बनाने की आवश्यकताओं को पूरा कर सकता है।
शॉक अवशोषक वेल्डिंग मशीन: ग्राहक द्वारा प्रदान किए गए ब्रैकेट और आंतरिक प्लेट पर अनुमानों के साथ वर्कपीस के आधार पर डिज़ाइन किया गया। वेल्डिंग सामग्री की सबसे मोटी प्लेट मोटाई 4.5 मिमी + 2.5 मिमी है (एक तरफ 5 वेल्डिंग अनुमानों के साथ)। यह वेल्डिंग मशीन ऊपरी इलेक्ट्रोड के वायवीय दबाव और ऊर्ध्वाधर आंदोलन को अपनाती है। प्रत्येक मॉडल में सरल और कॉम्पैक्ट संरचना, उपन्यास और सुंदर उपस्थिति, स्थिर प्रदर्शन, सुरक्षित और विश्वसनीय उपयोग, उच्च दक्षता और ऊर्जा संरक्षण की विशेषताएं हैं।
अक्सर पूछे जाने वाले प्रश्न:
| आइटम/मॉडल | DN-40 | DN-63 | D(T)N-80 | D(T)N-100 | D(T)N-125 | D(T)N-160 | D(T)N-200 | |
| 50% पर रेटेड पावर | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| रेटेड प्राथमिक शक्ति | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| माध्यमिक वोल्टेज | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| रेटेड आवृत्ति | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| अधिकतम। शॉर्ट सर्किट करंट | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| अधिकतम। वेल्ड पावर | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| गला | मिमी | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| अधिकतम। इलेक्ट्रोड पर बल | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| कार्यशील स्ट्रोक | मिमी | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| शीतलन जल खपत 2.5bar | L/मिनट | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| इलेक्ट्रोड टीएलपी | मिमी | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| आर्म्स | मिमी | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| प्रोजेक्शन क्लैंपिंग प्लेट | मिमी | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
अधिकतम। वेल्डिंग कैपेसिटी A3 स्टील |
मिमी | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5+5 | 5+5 |
6+6 |
|
मॉडल आइटम
|
यूनिट
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
रेटेड पावर |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
वोल्टेज इनपुट
|
V
|
380
|
380
|
380
|
380
|
380
|
|
आवृत्ति
|
Hz
|
50
|
50
|
50
|
50
|
50
|
|
अधिकतम। शॉर्ट सर्किट करंट
|
KA
|
26
|
30
|
40
|
30
|
40
|
|
कार्यशील स्ट्रोक |
मिमी |
100 |
100
|
100 |
100 |
100
|
|
वेल्डिंग दक्षता
|
मी/मिनट
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
अधिकतम। बल
|
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
अधिकतम। वेल्डिंग क्षमता
|
मिमी
|
1.2+1.2
|
1.5+1.5
|
2.0+2.0
|
1.5+1.5
|
2.0+2.0
|
|
मोटर पावर |
W
|
550
|
750
|
750
|
750
|
400
|
|
शीतलन खपत
|
L/मिनट
|
8
|
8
|
10
|
8
|
10
|
|
वज़न
|
किलोग्राम
|
380
|
510
|
630
|
530
|
700
|
