| ब्रांड नाम: | Xingweihan |
| मॉडल संख्या: | D(N)B--100，D(N)B--160, D(N)B--200, D(N)B--250 |
| एमओक्यू: | 1 |
| कीमत: | USD20000-USD23000 |
| भुगतान की शर्तें: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
| आपूर्ति करने की क्षमता: | 50 sets/month |

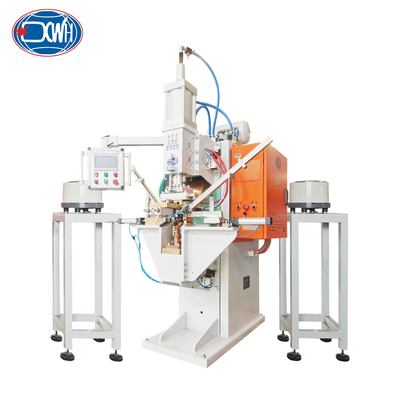

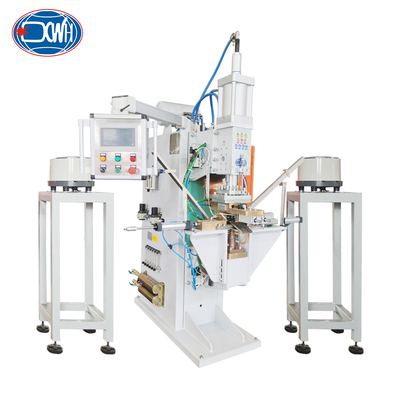

शॉक अवशोषक एंड कैप के लिए स्टैंडिंग स्पॉट ऑटोमैटिक फीडिंग पॉइंट वेल्डिंग मशीन
उत्पाद परिचय:
ऑपरेटर को केवल बॉटम कवर और वेल्डिंग रिंग को दो वाइब्रेटिंग मटेरियल ट्रे में डालना होगा, और पूरी तरह से स्वचालित संचालन प्राप्त करने के लिए उपकरण शुरू करना होगा: वाइब्रेटिंग ट्रे की बुद्धिमान स्क्रीनिंग और सॉर्टिंग, रोबोटिक आर्म की सटीक पकड़ और स्थिति, उच्च गुणवत्ता वाले बट वेल्डिंग का स्वचालित समापन, और तैयार उत्पादों की स्वचालित छँटाई और संग्रह, पूरी प्रक्रिया में मैनुअल हस्तक्षेप के बिना। उपकरण से लैस मानव-मशीन इंटरैक्शन इंटरफ़ेस वास्तविक समय में उत्पादन डेटा और फॉल्ट प्रॉम्प्ट प्रदर्शित कर सकता है, जिससे पेशेवर वेल्डिंग अनुभव के बिना भी ऑपरेटर आधे घंटे के भीतर पूरी संचालन प्रक्रिया में महारत हासिल कर सकते हैं।
विशेषताएँ:
तकनीकी पैरामीटर:
| आइटम मॉडल | DN(B)-100 | DN(B)-160 | DN(B)-200 | DN(B)-250 |
| रेटेड पावर (KVA) | 100 | 160 | 200 | 250 |
| पावर इनपुट(V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| अधिकतम शॉर्ट सर्किट करंट (KA) | 30 | 35 | 40 | 45 |
| ड्यूटी साइकिल(%) | 50 | 50 | 50 | 50 |
| अधिकतम बल(N) | 6000 | 6000 | 10000 | 15000 |
| इलेक्ट्रोड लंबाई( MM) | 450 | 450 | 450 | 500 |
| कार्य करने का स्ट्रोक( MM) | 80 | 80 | 80 | 80 |
| शीतलन खपत(L/min) | 20 | 20 | 20 | 20 |
| अधिकतम वेल्डिंग क्षमता(MM) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
सामान्य संरचनाएं:
विस्तृत छवियां:
अनुकूलित फिक्स्चर और मूविंग कंपोनेंट्स: उपकरण शुरू होने के बाद, यह स्वचालित रूप से लोड, वेल्ड और अनलोड करता है, पूरी तरह से स्वचालित मानव रहित संचालन प्राप्त करता है और दक्षता में बहुत सुधार करता है।
डबल वाइब्रेशन डिस्क कुशल फीडिंग सिस्टम: उपकरण दो सेट उच्च-सटीक कंपन डिस्क से लैस है जो स्वतंत्र रूप से संचालित होते हैं, विशेष रूप से शॉक अवशोषक बॉटम कवर और वेल्डिंग रिंग की संरचनात्मक विशेषताओं के लिए डिज़ाइन किए गए हैं।बॉटम कवर वाइब्रेशन डिस्क एक स्टेप्ड व्यवस्था डिजाइन को अपनाता है, जो वर्कपीस स्टैकिंग की समस्या को प्रभावी ढंग से हल करता है; वेल्डिंग रिंग वाइब्रेशन डिस्क एक विशेष एंटी रिवर्स इंसर्शन तंत्र से लैस है ताकि यह सुनिश्चित किया जा सके कि प्रत्येक रिंग घटक सही दिशा में वेल्डिंग स्टेशन में प्रवेश करे।
दोनों सिस्टम सिंक्रोनस रूप से काम करते हैं लेकिन एक दूसरे में हस्तक्षेप नहीं करते हैं, और फीडिंग गति 12 टुकड़े/मिनट तक पहुंच सकती है, जिससे उत्पादन दक्षता में बहुत सुधार होता है।
मानव-कंप्यूटर इंटरैक्शन इंटरफ़ेस: टच स्क्रीन या फिजिकल बटनों के माध्यम से, ऑपरेटर सहज रूप से वेल्डिंग पैरामीटर को समायोजित कर सकते हैं, सैकड़ों प्रक्रिया सूत्रों को स्टोर और कॉल कर सकते हैं; सिस्टम वास्तविक समय में गतिशील वक्र प्रदर्शित करता है और गुणवत्ता ट्रेसबिलिटी का समर्थन करने के लिए स्वचालित रूप से वेल्डिंग डेटा रिकॉर्ड करता है; एक ही समय में फॉल्ट डायग्नोसिस, परमिशन मैनेजमेंट और IoT कम्युनिकेशन फंक्शन को इंटीग्रेट करना, वेल्डिंग कंसिस्टेंसी में काफी सुधार करता है।
वाटरवे कंपोनेंट्स: सभी वाटरवे कंपोनेंट्स जंग को रोकने के लिए सतह उपचार से गुजरते हैं, और वाटरवे ड्रेनेज को स्वतंत्र रूप से वाटर टैंक में डिस्चार्ज किया जाता है। बहिर्वाह की स्थिति के आधार पर, वाटरवे में रुकावटों का निरीक्षण और समाप्त किया जा सकता है।
दृश्य छवियां:
अनुप्रयोग:
संबंधित उत्पाद:
क्षैतिज स्वचालित सीम वेल्डिंग मशीन: मुख्य रूप से शॉक अवशोषक या पिस्टन सिलेंडर ट्यूबों की वेल्डिंग के लिए डिज़ाइन किया गया है। यह गोलाकार और वलय वेल्ड की वेल्डिंग के लिए उपयोग किया जाने वाला एक स्वचालित वेल्डिंग उपकरण है, जिसका उपयोग सीलिंग आवश्यकताओं के साथ विभिन्न धातु सामग्रियों की वेल्डिंग के लिए व्यापक रूप से किया जाता है, जिसमें स्टेनलेस स्टील, कम-मिश्र धातु इस्पात, एल्यूमीनियम, लोहा और अन्य मिश्र धातु शामिल हैं। यह मुख्य रूप से इलेक्ट्रोड को घुमाकर वर्कपीस को घुमाने के लिए वेल्डिंग को पूरा करता है।
शॉक अवशोषक के लिए प्रोजेक्शन वेल्डिंग मशीन: शॉक अवशोषक स्टोरेज सिलेंडर उत्तल रिंग विशेष मशीन ऑटोमोटिव शॉक अवशोषक स्टोरेज सिलेंडर उत्तल रिंग की निर्माण प्रक्रिया के लिए विकसित एक विशेष उपकरण है। यह स्टोरेज सिलेंडर उत्तल रिंग भागों की उच्च-सटीक और उच्च-दक्षता प्रसंस्करण को प्राप्त करने के लिए उन्नत हाइड्रोलिक बनाने और सटीक नियंत्रण तकनीक को अपनाता है। यह डिवाइस विशेष रूप से ऑटोमोटिव सस्पेंशन सिस्टम के मुख्य घटकों के निर्माण के लिए डिज़ाइन किया गया है, और तेल भंडारण सिलेंडरों के विभिन्न विनिर्देशों के लिए उत्तल रिंग बनाने की आवश्यकताओं को पूरा कर सकता है।
शॉक अवशोषक वेल्डिंग मशीन: ग्राहक द्वारा प्रदान किए गए ब्रैकेट और इनर प्लेट पर प्रोट्रूशियंस के साथ वर्कपीस के आधार पर डिज़ाइन किया गया है। वेल्डिंग सामग्री की सबसे मोटी प्लेट मोटाई 4.5 मिमी + 2.5 मिमी है (एक तरफ 5 वेल्डिंग प्रोट्रूशियंस के साथ)। यह वेल्डिंग मशीन ऊपरी इलेक्ट्रोड के वायवीय दबाव और ऊर्ध्वाधर आंदोलन को अपनाती है। प्रत्येक मॉडल में सरल और कॉम्पैक्ट संरचना, उपन्यास और सुंदर उपस्थिति, स्थिर प्रदर्शन, सुरक्षित और विश्वसनीय उपयोग, उच्च दक्षता और ऊर्जा संरक्षण की विशेषताएं हैं।
अक्सर पूछे जाने वाले प्रश्न:
| आइटम/मॉडल | DN-40 | DN-63 | D(T)N-80 | D(T)N-100 | D(T)N-125 | D(T)N-160 | D(T)N-200 | |
| रेटेड पावर 50% पर | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| रेटेड प्राथमिक शक्ति | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| द्वितीयक वोल्टेज | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| रेटेड आवृत्ति | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| अधिकतम शॉर्ट सर्किट करंट | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| अधिकतम वेल्ड पावर | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| गला | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| इलेक्ट्रोड पर अधिकतम बल | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| कार्य करने का स्ट्रोक | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| शीतलन जल खपत 2.5bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| इलेक्ट्रोड टीएलपी | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| आर्म्स | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| प्रोजेक्शन क्लैंपिंग प्लेट | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
अधिकतम वेल्डिंग कैपेसिटी A3 स्टील |
MM | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5+5 | 5+5 |
6+6 |
| आइटम मॉडल | DN(B)-100 | DN(B)-160 | DN(B)-200 | DN(B)-250 |
| रेटेड पावर (KVA) | 100 | 160 | 200 | 250 |
| पावर इनपुट(V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| अधिकतम शॉर्ट सर्किट करंट (KA) | 30 | 35 | 40 | 45 |
| ड्यूटी साइकिल(%) | 50 | 50 | 50 | 50 |
| अधिकतम बल(N) | 6000 | 6000 | 10000 | 15000 |
| इलेक्ट्रोड लंबाई( MM) | 450 | 450 | 450 | 500 |
| कार्य करने का स्ट्रोक( MM) | 80 | 80 | 80 | 80 |
| शीतलन खपत(L/min) | 20 | 20 | 20 | 20 |
| अधिकतम वेल्डिंग क्षमता(MM) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
