| ब्रांड नाम: | Xingweihan |
| मॉडल संख्या: | डीएन-40, डीएन-63, डी(टी)एन-80, डी(टी)एन-100, डी(टी)एन-125, डी(टी)एन-125, डी(टी)एन-200 |
| एमओक्यू: | 1 |
| कीमत: | USD20000-USD23000 |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 50 सेट / महीना |

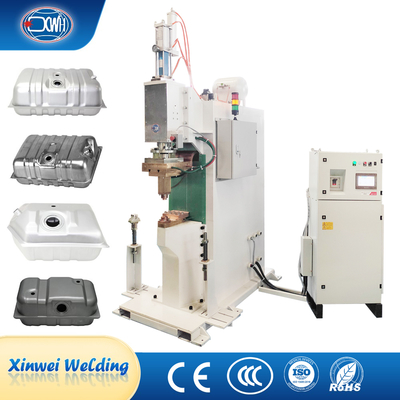

वाष्पीकरणीय खड़े प्रतिरोध वेल्डर तेल टैंक वेल्डिंग मशीन ईंधन भरने के लिए टोपी के लिए
उत्पाद का परिचय:
ईंधन टैंक उत्पादन लाइनों के लिए विशेष रूप से डिज़ाइन की गई अर्ध-स्वचालित प्रक्षेपण वेल्डिंग मशीन संचालन प्रक्रिया को सरल बनाती हैःकाम के टुकड़ों का मैन्युअल प्लेसमेंट → उपकरण द्वारा स्वचालित पोजिशनिंग और क्लैंपिंग → सटीक उत्तल वेल्डिंग → भागों का मैन्युअल पिकिंग. बुद्धिमान वेल्डिंग पैरामीटर मेमोरी फ़ंक्शन को कॉन्फ़िगर करें, जो स्विच करते समय री-डिबगिंग की आवश्यकता के बिना उत्पादों के विभिन्न विनिर्देशों के लिए वेल्डिंग योजनाओं के 50 सेट स्टोर कर सकता है।बड़े टन के गैस-तरल दबाव प्रणाली निरंतर वेल्डिंग दबाव सुनिश्चित करता है, पानी से ठंडा इलेक्ट्रोड डिजाइन के साथ जोड़ा जाता है, और 8 घंटे से अधिक समय तक लगातार और स्थिर रूप से काम कर सकता है।विशेष रूप से अनुकूलित एर्गोनोमिक डिजाइन ऑपरेटरों के लिए काम करने वाले टुकड़ों को उठाने और रखने के लिए अधिक सुविधाजनक बनाता है, और एक व्यक्ति पूरी वेल्डिंग प्रक्रिया को पूरा कर सकता है, जिससे उत्पादन दक्षता में काफी सुधार होता है।
विशेषताएं:
1दबाव सिर की ऊर्ध्वाधर गति पूरी तरह से समायोज्य होती है, जिससे काम के टुकड़ों पर प्रभाव बल कम हो जाते हैं जबकि परिचालन शोर के स्तर को काफी कम किया जाता है।
2.इलेक्ट्रोड दबाव तेजी से और चिकनी है, एक एल्यूमीनियम मिश्र धातु सिलेंडर, कम-डिम्पिंग सील, और हल्के घर्षण के छल्ले के लिए धन्यवाद। एक उच्च प्रवाह पायलट सोलेनोइड वाल्व के साथ संयुक्त,यह त्वरित प्रतिक्रिया और सटीक अनुवर्ती प्रदान करता है, अल्ट्रा-हाई डॉट स्पीड प्राप्त करना।
3.मजबूत इन्सुलेशन सुरक्षा के साथ, दबाव वाले सिलेंडर सीट और इन्सुलेट ऊपरी हाथ शॉर्ट सर्किट को रोकते हैं, जिससे निचली सीट पर सुरक्षित, प्रत्यक्ष वेल्डिंग संभव होती है।
4.पर्यावरण के अनुकूल डिजाइन के साथ, हमारी वेल्डिंग पावर सिस्टम ऊर्जा की बचत को शक्तिशाली प्रदर्शन के साथ जोड़ती है।उन्नत जल-कूल्ड ट्रांसफार्मर और रेक्टिफायर मांग वाले अनुप्रयोगों के लिए मजबूत बिजली उत्पादन सुनिश्चित करते हैं.
तकनीकी मापदंडः
| आइटम/मॉडल | डीएन-40 | डीएन-63 | D(T) N-80 | D(T) N-100 | D(T) N-125 | D(T) N-160 | D(T) N-200 | |
| नामित शक्ति 50% | केवीए | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| नाममात्र प्राथमिक शक्ति | वी | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| माध्यमिक वोल्टेज | वी | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| नामित आवृत्ति | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| मैक्स.शॉर्ट सर्किट करंट | केए | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| अधिकतम वेल्ड पावर | केवीए | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| गर्दन | एमएम | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| मैक्स.फ्रोस इलेक्ट्रोड पर | एन | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| कामकाजी स्ट्रोक | एमएम | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| शीतलन जल खपत 2.5bar | एल/मिनट | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| इलेक्ट्रोड टीएलपी | एमएम | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| हथियार | एमएम | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| प्रक्षेपण क्लैंपिंग प्लेट | एमएम | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
अधिकतम वेल्डिंग क्षमता ए 3 स्टील |
एमएम | 2.5 + 2.5 | 3+3 | 4+4 | 4.5 + 4.5 | 5+5 | 5+5 |
6+6 |

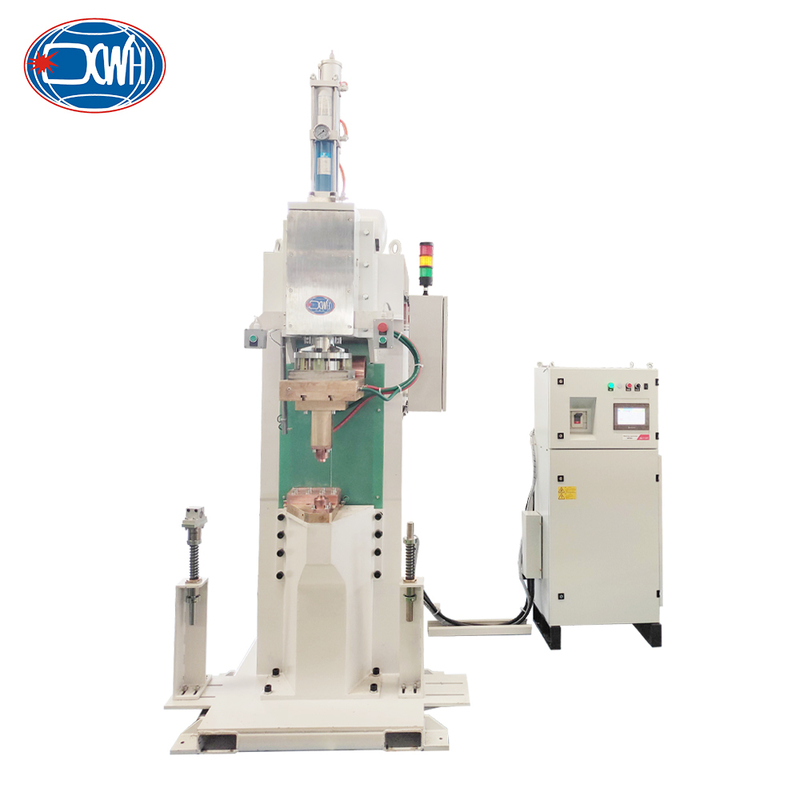

सामान्य संरचनाएं:
विस्तृत चित्रः
ऊपरी इलेक्ट्रोड:ऊपरी इलेक्ट्रोड एक सहायक सिलेंडर के साथ दबाव में है, जिससे स्ट्रोक समायोजन सुविधाजनक और सटीक हो जाता है, जिससे वर्कपीस ऑपरेशन स्ट्रोक का निरंतर समायोजन संभव हो जाता है।
वेल्डिंग बूस्टर सिलेंडर:विशेषताएं: 1 तेज गति और स्थिर आउटपुट। 2 डिवाइस सरल, समायोजित करने में आसान और बनाए रखने में आसान है। 3 उच्च आउटपुट, तेल के उच्चतम आउटपुट तक पहुंचने में सक्षम।4 बिजली स्रोतों तक सुविधाजनक पहुंच. 5 आंदोलन का शोर कम है. 6 तेल दबाव प्रणाली में तापमान वृद्धि का कोई व्यवधान नहीं है.
जलमार्ग के घटक:जलमार्ग के सभी घटकों को जंग से बचाने के लिए सतह उपचार से गुजरना पड़ता है और जलमार्ग के जल निकासी को स्वतंत्र रूप से जल टैंक में छोड़ दिया जाता है।जलमार्ग में रुकावटों का अवलोकन और उन्मूलन किया जा सकता है.
बाहरी मध्यवर्ती आवृत्ति नियंत्रक: ईंधन भरने के लिए बंदरगाह उत्तल वेल्डिंग मशीन का बाहरी मध्यवर्ती आवृत्ति नियंत्रक उपकरण का मुख्य नियंत्रण केंद्र है।यह 1-4kHz की स्थिर DC बिजली में शक्ति आवृत्ति बिजली परिवर्तित करने के लिए उन्नत इन्वर्टर प्रौद्योगिकी का उपयोग करता है. वेल्डिंग धारा, समय और दबाव मापदंडों को सटीक रूप से समायोजित करके, यह ईंधन भरने के बंदरगाह फ्लैंग्स की विभिन्न सामग्रियों के लिए वेल्डिंग गुणवत्ता की स्थिरता सुनिश्चित करता है;इसकी त्वरित प्रतिक्रिया विशेषता वास्तविक समय में बिजली ग्रिड उतार-चढ़ाव की भरपाई कर सकती है, मल्टी-इंपल्स वेल्डिंग मोड के साथ कोटिंग सामग्री के छिड़काव को प्रभावी ढंग से कम करें, और प्रक्रिया भंडारण, वास्तविक समय की निगरानी और डेटा ट्रैकिंग कार्यों को एकीकृत करें।यह भी जैसे ओवर करंट / ओवरवोल्टेज / ओवरहीटिंग के रूप में कई सुरक्षा है. बाहरी डिजाइन हीट डिस्पैशन के रखरखाव के लिए अधिक अनुकूल है,उपकरण विफलता दर को कम करना और बंदरगाह उत्तल वेल्डिंग प्रक्रिया के लिए ईंधन भरने के लिए एक अत्यधिक स्थिर और बुद्धिमान ऊर्जा नियंत्रण समाधान प्रदान करना.
दृश्य चित्रः
आवेदनः
संबंधित उत्पाद:
7-बिंदु फिक्स्ड ईंधन टैंक स्पॉट वेल्डिंग मशीनःएक कुशल विशेष वेल्डिंग उपकरण है, जिसमें अभिनव रूप से 7 सिंक्रोनस वेल्डिंग इकाइयां हैं और एक बार में ईंधन टैंक वर्कपीस के 7 वेल्डिंग बिंदुओं को पूरा कर सकती हैं।उपकरण "मैनुअल खिला स्वचालित वेल्डिंग मैनुअल पिकअप" का एक अर्ध स्वचालित उत्पादन मोड को अपनाता है: ऑपरेटर तेल टैंक वर्कपीस को सटीक पोजिशनिंग फिक्स्चर पर रखता है, और उपकरण स्वचालित रूप से 7 वेल्डिंग पॉइंट्स को सिंक्रोनस रूप से दबाना शुरू कर देता है।बुद्धिमान नियंत्रण प्रणाली के सटीक विनियमन के माध्यम से, प्रत्येक वेल्डिंग बिंदु के दबाव और वर्तमान (पैरामीटर) को पूरी तरह से सुसंगत सुनिश्चित किया जाता है। वेल्डिंग समय को 0.3-0.5 सेकंड/बिंदु पर नियंत्रित किया जाता है,और 7 वेल्डिंग बिंदुओं सिंक्रोनस पूरा कर रहे हैंवेल्डिंग पूरा होने के बाद, ऑपरेटर आसानी से तैयार उत्पाद को हटा सकता है, और उपकरण स्वचालित रूप से रीसेट और स्टैंडबाय कर सकता है।यह डिजाइन न केवल वेल्डिंग गुणवत्ता की उच्च स्थिरता सुनिश्चित करता है, लेकिन मॉड्यूलर वेल्डिंग हेड डिजाइन के माध्यम से भी, तेल टैंकों के विभिन्न विनिर्देशों की उत्पादन आवश्यकताओं को पूरा करने के लिए वेल्डिंग बिंदु की स्थिति को जल्दी से समायोजित किया जा सकता है।
14 प्वाइंट सर्कुलर फिक्स्ड फ्यूल टैंक स्पॉट वेल्डिंग मशीनःएक कुशल स्वचालन उपकरण है जिसे विशेष रूप से ईंधन टैंक वेल्डिंग के लिए डिज़ाइन किया गया है। यह अभिनव रूप से एक परिपत्र सरणी लेआउट को अपनाता है,के साथ 14 उच्च परिशुद्धता वेल्डिंग सिर समान रूप से 360 डिग्री परिधि पर वितरितयह एक ही बार में ईंधन टैंक के परिधि सीम के 14 वेल्डिंग बिंदुओं को वेल्ड कर सकता है।उपकरण "मैनुअल खिला स्वचालित वेल्डिंग मैनुअल पिकअप" का एक अर्ध स्वचालित उत्पादन मोड को अपनाता है: ऑपरेटर को केवल सर्कुलर तेल टैंक वर्कपीस को केंद्रीय पोजिशनिंग प्लेटफॉर्म पर रखने की आवश्यकता होती है, और उपकरण स्वचालित रूप से 14 वेल्डिंग हेड को सिंक्रोनस रूप से काम करने के लिए शुरू करता है।प्रत्येक वेल्डिंग बिंदु एक स्वतंत्र रूप से नियंत्रित सर्वो दबाव प्रणाली और परिधि वेल्डिंग की एकरूपता और स्थिरता सुनिश्चित करने के लिए डिजिटल वेल्डिंग बिजली की आपूर्ति से लैस हैवेल्डिंग प्रक्रिया वास्तविक समय में प्रत्येक वेल्डिंग बिंदु के दबाव, वर्तमान और तापमान की निगरानी करने के लिए बुद्धिमान पैरामीटर नियंत्रण को अपनाती है, जिससे स्थिर और विश्वसनीय वेल्डिंग गुणवत्ता सुनिश्चित होती है।वेल्डिंग पूरा होने के बाद, एक बज़िंग संकेत ध्वनि होगी, और ऑपरेटर आसानी से तैयार उत्पाद को हटा सकते हैं।
