| ब्रांड नाम: | Xingweihan |
| मॉडल संख्या: | एफएन-80-एच, एफएन-100-एच, एफएन-160-एच, एफएन-100-ई, एफएन-160-ई |
| एमओक्यू: | 1 |
| कीमत: | USD12000-USD13000 |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 50 सेट/महीना |

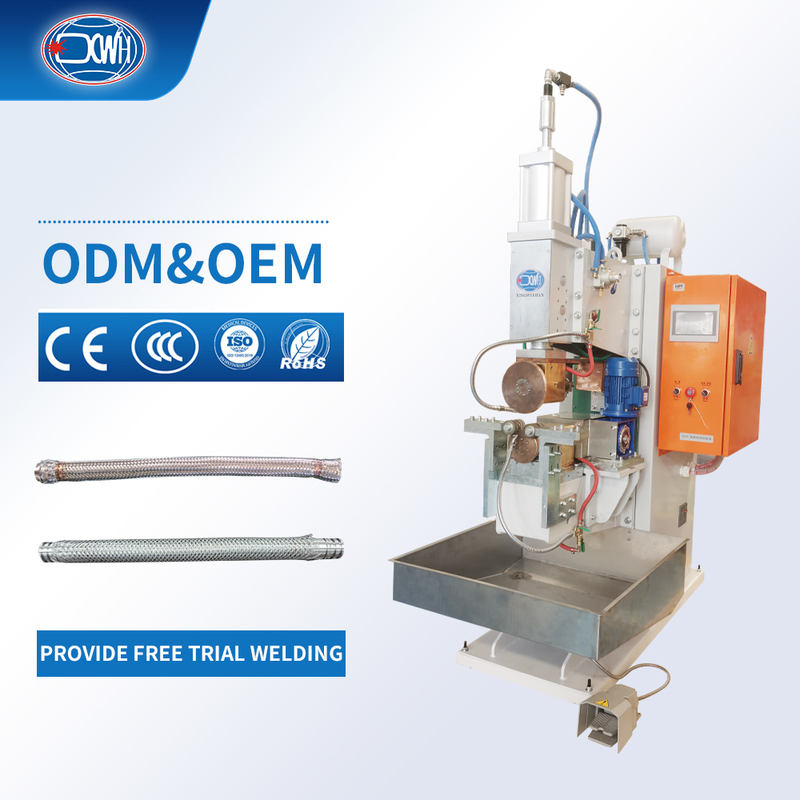

रोलिंग प्रतिरोध स्टेनलेस स्टील के बेलो वेल्डर्स
उत्पाद का परिचय:
यह घुमावदार स्टेनलेस स्टील चर आवृत्ति अंगूठी सीम वेल्डिंग मशीन एक कुशल वेल्डिंग उपकरण है जो स्वचालन और मानवीय डिजाइन को एकीकृत करता है,विशेष रूप से लचीले घुमावदार स्टेनलेस स्टील पाइप फिटिंग के पानी कनेक्शन अनुप्रयोगों के लिए डिज़ाइन किया गया. यह "मैनुअल खिला स्वचालित clamping, घूर्णी वेल्डिंग मैनुअल सामग्री निकासी और ठंडा" का एक काम मोड को अपनाता है,पूरी तरह से स्वचालित पूरा करने के लिए मशीन के लिए अत्यधिक दोहरावदार कोर वेल्डिंग प्रक्रिया को सौंपना, स्थिर और कुशल उत्पादन गति सुनिश्चित करता है। Its sturdy heavy-duty body (1200KG) provides reliable support for continuous mass production and is an ideal choice for production lines of household appliance connectors such as dishwashers and washing machines.
विशेषताएं:
तकनीकी मापदंडः
|
मॉडल आइटम |
इकाई
|
एफएन-80-एच
|
एफएन-100-एच
|
FN-160-H
|
एफएन-100-ई
|
एफएन-160-ई
|
|
नामित शक्ति |
केवीए
|
80
|
100
|
160
|
100
|
160
|
|
वोल्टेज इनपुट |
वी
|
380
|
380
|
380
|
380 |
380
|
|
आवृत्ति |
हर्ज
|
50
|
50
|
50
|
50
|
50
|
|
अधिकतम शॉर्ट सर्किट करंट |
केए
|
26
|
30
|
40
|
30
|
40
|
|
कामकाजी स्ट्रोक |
मिमी |
100 |
100
|
100 |
100 |
100
|
|
वेल्डिंग दक्षता |
m/min
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
अधिकतम बल |
एन
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
अधिकतम वेल्डिंग क्षमता |
मिमी
|
1. 2 + 12
|
1.5 + 15
|
2.0 + 2.0
|
1.5 + 15
|
2.0 + 2.0
|
|
मोटर शक्ति |
W
|
550
|
750
|
750
|
750
|
400
|
|
शीतलन खपत |
एल/मिनट
|
8
|
8
|
10
|
8
|
10
|
|
वजन
|
किलो
|
380
|
510
|
630
|
530
|
700
|
सामान्य संरचनाएं:
विस्तृत चित्रः
एकीकृत शीतलन समाधान: बाहरी जल भंडारण टैंक वेल्डिंग प्रक्रिया के साथ निर्बाध रूप से जुड़ा हुआ है, वेल्डिंग के बाद वर्कपीस के तत्काल ठंडा होने की सुविधा प्रदान करता है, उत्पादन प्रक्रिया को अनुकूलित करता है,और समग्र परिचालन दक्षता में सुधार.
गैस भंडारण टैंक:प्रक्षेपण और स्पॉट वेल्डिंग मशीन एक समर्पित गैस भंडारण टैंक से लैस है, जो वेल्डिंग दबाव उतार-चढ़ाव को कम करने और स्थिर वेल्डिंग बल सुनिश्चित करने के लिए फायदेमंद है।
जलमार्ग के घटक:जलमार्ग के सभी घटकों को जंग से बचाने के लिए सतह उपचार से गुजरना पड़ता है और जलमार्ग के जल निकासी को स्वतंत्र रूप से जल टैंक में छोड़ दिया जाता है।जलमार्ग में रुकावटों का अवलोकन और उन्मूलन किया जा सकता है.

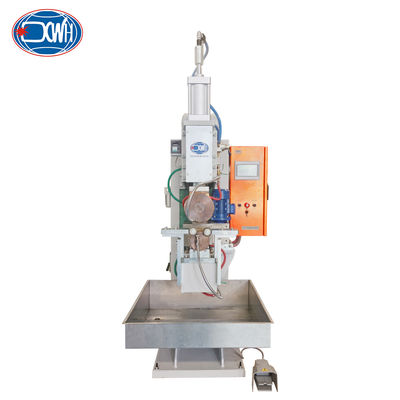

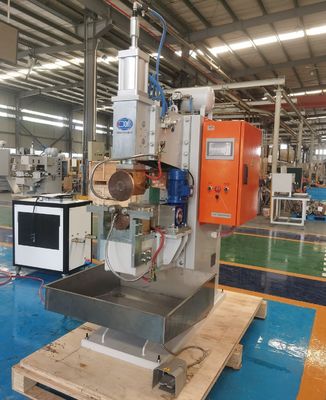

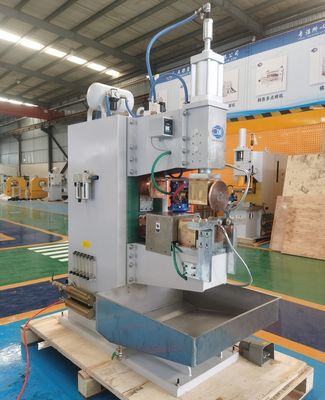

दृश्य चित्रः
आवेदनः
वेल्डिंग से पहलेः

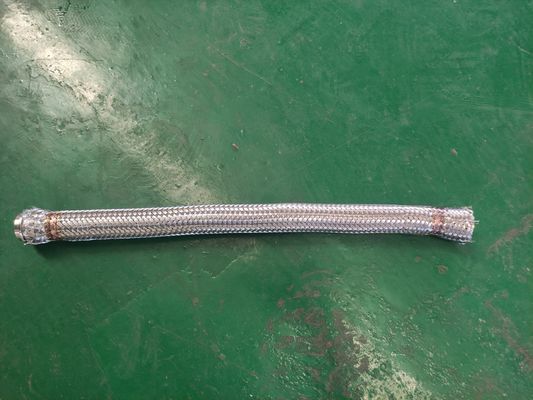

वेल्डिंग के बाद:
बहु प्रकार के सीम वेल्डर:
अक्सर पूछे जाने वाले प्रश्न:
| आइटम/मॉडल | डीएन-40 | डीएन-63 | D(T) N-80 | D(T) N-100 | D(T) N-125 | D(T) N-160 | D(T) N-200 | |
| नामित शक्ति 50% | केवीए | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| नाममात्र प्राथमिक शक्ति | वी | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| माध्यमिक वोल्टेज | वी | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| नामित आवृत्ति | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| मैक्स.शॉर्ट सर्किट करंट | केए | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| अधिकतम वेल्ड पावर | केवीए | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| गर्दन | एमएम | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| मैक्स.फ्रोस इलेक्ट्रोड पर | एन | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| कामकाजी स्ट्रोक | एमएम | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| शीतलन जल खपत 2.5bar | एल/मिनट | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| इलेक्ट्रोड टीएलपी | एमएम | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| हथियार | एमएम | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| प्रक्षेपण क्लैंपिंग प्लेट | एमएम | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
अधिकतम वेल्डिंग क्षमता ए 3 स्टील |
एमएम | 2.5 + 2.5 | 3+3 | 4+4 | 4.5 + 4.5 | 5+5 | 5+5 |
6+6 |
|
मॉडल पद
|
इकाई
|
एफएन-80-एच
|
एफएन-100-एच
|
FN-160-H
|
एफएन-100-ई
|
एफएन-160-ई
|
|
नामित शक्ति |
केवीए
|
80
|
100
|
160
|
100
|
160
|
|
वोल्टेज इनपुट
|
वी
|
380
|
380
|
380
|
380 |
380
|
|
आवृत्ति
|
हर्ज
|
50
|
50
|
50
|
50
|
50
|
|
अधिकतम शॉर्ट सर्किट करंट
|
केए
|
26
|
30
|
40
|
30
|
40
|
|
कामकाजी स्ट्रोक |
मिमी |
100 |
100
|
100 |
100 |
100
|
|
वेल्डिंग दक्षता
|
m/min
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
अधिकतम बल
|
एन
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
अधिकतम वेल्डिंग क्षमता
|
मिमी
|
1. 2 + 12
|
1.5 + 15
|
2.0 + 2.0
|
1.5 + 15
|
2.0 + 2.0
|
|
मोटर शक्ति |
W
|
550
|
750
|
750
|
750
|
400
|
|
शीतलन खपत
|
एल/मिनट
|
8
|
8
|
10
|
8
|
10
|
|
वजन
|
किलो
|
380
|
510
|
630
|
530
|
700
|
