| ब्रांड नाम: | Xingweihan |
| मॉडल संख्या: | एफएन-80-एच, एफएन-100-एच, एफएन-160-एच, एफएन-100-ई, एफएन-160-ई |
| एमओक्यू: | 1 |
| कीमत: | USD12000-USD13000 |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 50 सेट/महीना |

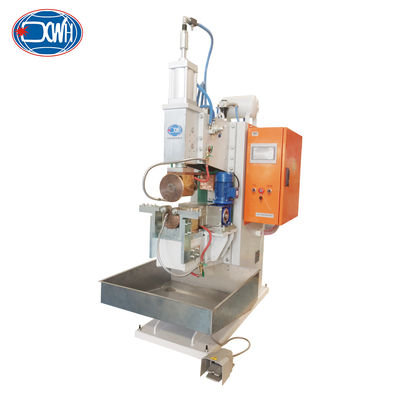

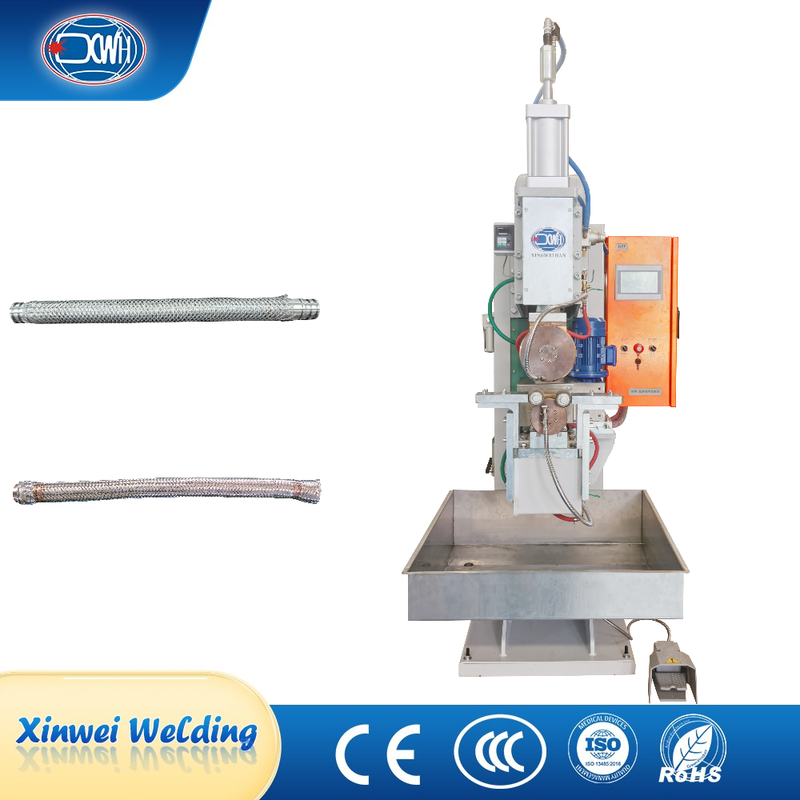

डिशवॉशर कनेक्टर के लिए स्टेनलेस स्टील रोलर प्रतिरोध सीम वेल्डिंग मशीन
उत्पाद का परिचय:
यह रिंग सीम वेल्डिंग मशीन वेल्डिंग की गुणवत्ता को आगे बढ़ाने के लिए एक पेशेवर विकल्प है, जिसे विशेष रूप से स्टेनलेस स्टील वेल्डेड पाइप और ब्रैडेड पानी कनेक्शन को संभालने के लिए डिज़ाइन किया गया है।उन्नत आवृत्ति रूपांतरण नियंत्रण प्रौद्योगिकी के माध्यम से एक सटीक स्वचालित घूर्णन कार्य टुकड़ा प्रणाली के साथ संयुक्त, वेल्डिंग हीट इनपुट का सटीक प्रबंधन और वेल्ड का समान गठन प्राप्त किया गया है, प्रभावी रूप से दोषों जैसे कि जलने या अधूरे प्रवेश से बचने के लिए।स्वचालित वेल्डिंग यह सुनिश्चित करती है कि प्रत्येक उत्पाद, नल से लेकर आइसमेकर पाइपलाइन तक, एक मजबूत, सील और टिकाऊ उच्च गुणवत्ता वाले वेल्ड सीम प्राप्त कर सकते हैं।
विशेषताएं:
3तरंगयुक्त पाइप संरचना के लिए विशेष क्लैंपिंग योजनाः लचीले तरंगयुक्त स्टेनलेस स्टील पाइपों की अद्वितीय पीक घाटी संरचना के लिए एक समर्पित क्लैंपिंग उपकरण डिजाइन किया गया है।यह स्थिर और गैर विनाशकारी रूप से लहराती पाइप पकड़ सकते हैं, प्रभावी रूप से घुमावदार वेल्डिंग प्रक्रिया के दौरान फिसलने या शिफ्ट होने से रोकता है, वेल्डिंग स्थिति के सटीक संरेखण को सुनिश्चित करता है।यह उच्च गुणवत्ता वाले परिधि सीम प्राप्त करने के लिए एक महत्वपूर्ण शर्त है, उपकरण की व्यावसायिकता और उच्च अनुकूलन क्षमता को उजागर करता है।
तकनीकी मापदंडः
|
मॉडल आइटम |
इकाई
|
एफएन-80-एच
|
एफएन-100-एच
|
FN-160-H
|
एफएन-100-ई
|
एफएन-160-ई
|
|
नामित शक्ति |
केवीए
|
80
|
100
|
160
|
100
|
160
|
|
वोल्टेज इनपुट |
वी
|
380
|
380
|
380
|
380 |
380
|
|
आवृत्ति |
हर्ज
|
50
|
50
|
50
|
50
|
50
|
|
अधिकतम शॉर्ट सर्किट करंट |
केए
|
26
|
30
|
40
|
30
|
40
|
|
कामकाजी स्ट्रोक |
मिमी |
100 |
100
|
100 |
100 |
100
|
|
वेल्डिंग दक्षता |
m/min
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
अधिकतम बल |
एन
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
अधिकतम वेल्डिंग क्षमता |
मिमी
|
1. 2 + 12
|
1.5 + 15
|
2.0 + 2.0
|
1.5 + 15
|
2.0 + 2.0
|
|
मोटर शक्ति |
W
|
550
|
750
|
750
|
750
|
400
|
|
शीतलन खपत |
एल/मिनट
|
8
|
8
|
10
|
8
|
10
|
|
वजन
|
किलो
|
380
|
510
|
630
|
530
|
700
|
सामान्य संरचनाएं:

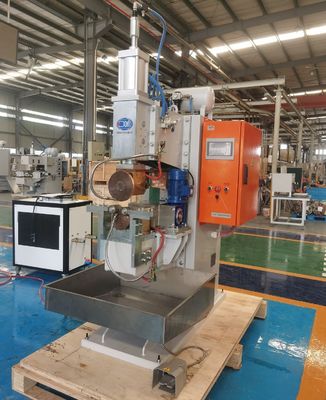

विस्तृत चित्रः
यह प्रणाली संपूर्ण वेल्डिंग प्रक्रिया को स्वचालित करके उत्पादन को सुव्यवस्थित करती हैःक्लैंपिंग, रोटेशन और वेल्डिंग। ऑपरेटरों को केवल लोडिंग और अनलोडिंग के लिए आवश्यक है, जो उच्च थ्रूपुट और लगातार आउटपुट गुणवत्ता सुनिश्चित करता है।
एकीकृत शीतलन समाधान: बाहरी जल भंडारण टैंक वेल्डिंग प्रक्रिया के साथ निर्बाध रूप से जुड़ा हुआ है, वेल्डिंग के बाद वर्कपीस के तत्काल ठंडा होने की सुविधा प्रदान करता है, उत्पादन प्रक्रिया को अनुकूलित करता है,और समग्र परिचालन दक्षता में सुधार.
गैस भंडारण टैंक:प्रक्षेपण और स्पॉट वेल्डिंग मशीन एक समर्पित गैस भंडारण टैंक से लैस है, जो वेल्डिंग दबाव उतार-चढ़ाव को कम करने और स्थिर वेल्डिंग बल सुनिश्चित करने के लिए फायदेमंद है।
जलमार्ग के घटक:जलमार्ग के सभी घटकों को जंग से बचाने के लिए सतह उपचार से गुजरना पड़ता है और जलमार्ग के जल निकासी को स्वतंत्र रूप से जल टैंक में छोड़ दिया जाता है।जलमार्ग में रुकावटों का अवलोकन और उन्मूलन किया जा सकता है.
दृश्य चित्रः
आवेदनः
वेल्डिंग से पहलेः

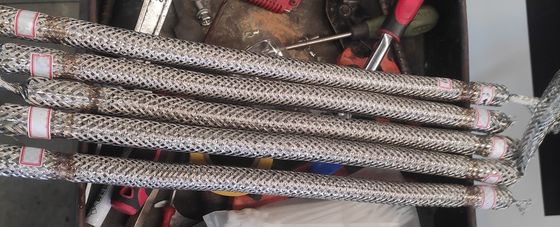

वेल्डिंग के बाद:

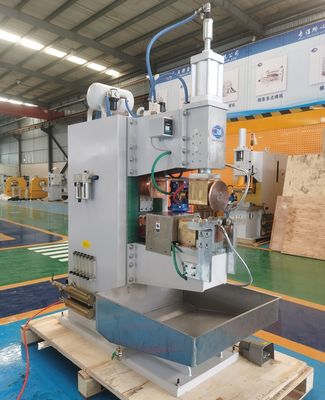

बहु प्रकार के सीम वेल्डर:
अक्सर पूछे जाने वाले प्रश्न:
| आइटम/मॉडल | डीएन-40 | डीएन-63 | D(T) N-80 | D(T) N-100 | D(T) N-125 | D(T) N-160 | D(T) N-200 | |
| नामित शक्ति 50% | केवीए | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| नाममात्र प्राथमिक शक्ति | वी | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| माध्यमिक वोल्टेज | वी | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| नामित आवृत्ति | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| मैक्स.शॉर्ट सर्किट करंट | केए | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| अधिकतम वेल्ड पावर | केवीए | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| गर्दन | एमएम | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| मैक्स.फ्रोस इलेक्ट्रोड पर | एन | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| कामकाजी स्ट्रोक | एमएम | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| शीतलन जल खपत 2.5bar | एल/मिनट | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| इलेक्ट्रोड टीएलपी | एमएम | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| हथियार | एमएम | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| प्रक्षेपण क्लैंपिंग प्लेट | एमएम | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
अधिकतम वेल्डिंग क्षमता ए 3 स्टील |
एमएम | 2.5 + 2.5 | 3+3 | 4+4 | 4.5 + 4.5 | 5+5 | 5+5 |
6+6 |
|
मॉडल पद
|
इकाई
|
एफएन-80-एच
|
एफएन-100-एच
|
FN-160-H
|
एफएन-100-ई
|
एफएन-160-ई
|
|
नामित शक्ति |
केवीए
|
80
|
100
|
160
|
100
|
160
|
|
वोल्टेज इनपुट
|
वी
|
380
|
380
|
380
|
380 |
380
|
|
आवृत्ति
|
हर्ज
|
50
|
50
|
50
|
50
|
50
|
|
अधिकतम शॉर्ट सर्किट करंट
|
केए
|
26
|
30
|
40
|
30
|
40
|
|
कामकाजी स्ट्रोक |
मिमी |
100 |
100
|
100 |
100 |
100
|
|
वेल्डिंग दक्षता
|
m/min
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
अधिकतम बल
|
एन
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
अधिकतम वेल्डिंग क्षमता
|
मिमी
|
1. 2 + 12
|
1.5 + 15
|
2.0 + 2.0
|
1.5 + 15
|
2.0 + 2.0
|
|
मोटर शक्ति |
W
|
550
|
750
|
750
|
750
|
400
|
|
शीतलन खपत
|
एल/मिनट
|
8
|
8
|
10
|
8
|
10
|
|
वजन
|
किलो
|
380
|
510
|
630
|
530
|
700
|
