| ब्रांड नाम: | Xingweihan |
| मॉडल संख्या: | एफएन-80-एच, एफएन-100-एच, एफएन-160-एच, एफएन-100-ई, एफएन-160-ई |
| एमओक्यू: | 1 |
| कीमत: | USD12000-USD13000 |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 50 सेट/महीना |

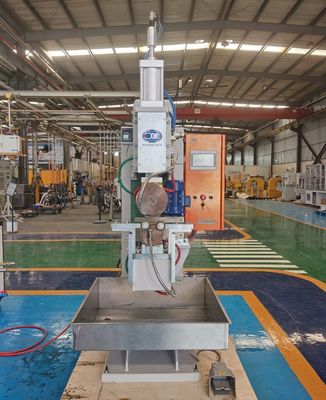

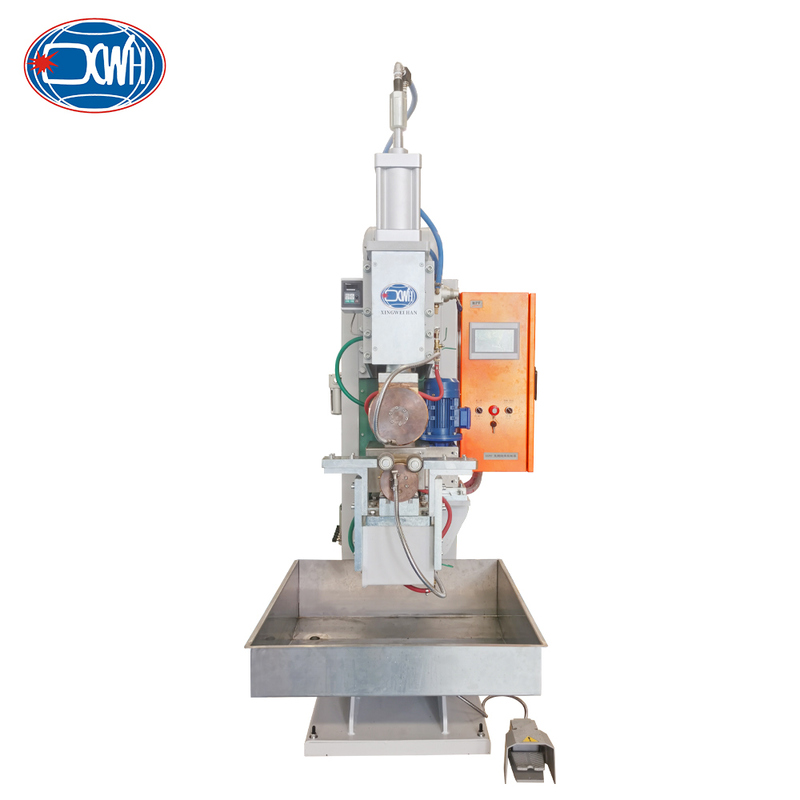

रोलर स्पेशल सेमी-ऑटोमैटिक टॉयलेट कनेक्टर रेजिस्टेंस सीम वेल्डिंग मशीन
उत्पाद परिचय:
नालीदार स्टेनलेस स्टील परिवर्तनीय आवृत्ति रिंग सीम वेल्डिंग मशीन को लचीले नालीदार स्टेनलेस स्टील पाइप और स्टेनलेस स्टील ब्रेडेड वाटर कनेक्टर्स की उच्च गुणवत्ता वाली वेल्डिंग के लिए डिज़ाइन किया गया है। उपकरण उन्नत आवृत्ति रूपांतरण नियंत्रण तकनीक को अपनाता है, जो सटीक यांत्रिक क्लैंपिंग और स्वचालित रोटेशन सिस्टम के साथ संयुक्त है, वेल्डिंग प्रक्रिया के दौरान स्थिरता और सटीक गर्मी इनपुट सुनिश्चित करता है, प्रभावी रूप से नालीदार पाइप के जलने या अधूरी वेल्डिंग जैसी कमियों से बचता है। इसकी स्वचालित वेल्डिंग प्रक्रिया (मैनुअल लोडिंग और अनलोडिंग - स्वचालित क्लैंपिंग और रोटेटिंग वेल्डिंग - मैनुअल सामग्री पुनर्प्राप्ति) वेल्डिंग स्थिरता सुनिश्चित करते हुए उत्पादन दक्षता में काफी सुधार करती है, और 1200 किलोग्राम का स्थिर बॉडी लंबे समय तक विश्वसनीयता सुनिश्चित करता है। बाहरी जल भंडारण टैंक वेल्डेड घटकों के तत्काल शीतलन को सक्षम बनाता है, वेल्डिंग से लेकर पोस्ट-ट्रीटमेंट तक पूरी प्रक्रिया श्रृंखला को कवर करता है, जो डिशवॉशर, नल और वाशिंग मशीन जैसे विभिन्न जल कनेक्टर्स की सीलिंग और स्थायित्व के लिए सख्त आवश्यकताओं को पूरा करता है।
विशेषताएँ:
1. मानव-मशीन सहयोग का अनुकूलन उत्पादन मोड: उपकरण "मैनुअल फीडिंग, ऑटोमैटिक वेल्डिंग, मैनुअल सामग्री निष्कर्षण और कूलिंग" के एक सहयोगी उत्पादन मोड को अपनाता है। यह डिज़ाइन अत्यधिक दोहराए जाने वाली और सटीक वेल्डिंग कोर प्रक्रिया को मशीन स्वचालन को सौंपता है, जबकि लोडिंग और अनलोडिंग प्रक्रिया को मनुष्यों पर छोड़ देता है जिसे आंका जाना है, जो मनुष्यों और मशीनों के संबंधित लाभों का पूरी तरह से लाभ उठाता है। गुणवत्ता स्थिरता सुनिश्चित करते हुए, यह कुशल और सुचारू असेंबली लाइन संचालन प्राप्त करता है।
2. पूर्ण स्वचालन की कोर वेल्डिंग प्रक्रिया: एक बार ऑपरेटर फीडिंग पूरी कर लेता है और प्रोग्राम शुरू कर देता है, तो उपकरण स्वचालित रूप से कई सटीक क्रियाएं करेगा: सबसे पहले, वर्कपीस को सटीक रूप से क्लैंप करें, फिर वर्कपीस को स्थिर गति से घुमाने के लिए चलाएं, और उच्च गुणवत्ता वाली वेल्डिंग के लिए वेल्डिंग व्हील को ट्रिगर करें। पूरी प्रक्रिया में मैनुअल हस्तक्षेप की आवश्यकता नहीं होती है, जो न केवल श्रम की तीव्रता को काफी कम करता है, बल्कि वेल्डिंग गुणवत्ता पर मानवीय कारकों के हस्तक्षेप को भी समाप्त करता है, जिससे उत्पादन की गति की स्थिरता और उत्पादों की उच्च स्थिरता सुनिश्चित होती है।
3. बाहरी शीतलन और वेल्डिंग प्रक्रिया के बीच निर्बाध संबंध: स्वतंत्र बाहरी जल भंडारण टैंक डिज़ाइन वेल्डिंग शीतलन प्रक्रिया को वेल्डिंग होस्ट के समानांतर संचालित करने की अनुमति देता है। उसी समय जब कार्यकर्ता पूरी वेल्डेड वर्कपीस को बाहर निकालता है, तो वह इसे ठंडा करने के लिए पानी की टंकी में रख सकता है, और उपकरण तुरंत वेल्डिंग कार्यों का अगला चक्र शुरू कर सकता है। यह डिज़ाइन अंतर्निहित शीतलन प्रणाली के कारण होने वाले प्रतीक्षा समय से बचता है, समग्र उत्पादन प्रक्रिया को अनुकूलित करता है, और उपकरण के व्यापक उपयोग की दर में सुधार करता है।
तकनीकी पैरामीटर:
|
मॉडल आइटम |
यूनिट
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
रेटेड पावर |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
वोल्टेज इनपुट |
V
|
380
|
380
|
380
|
380 |
380
|
|
आवृत्ति |
Hz
|
50
|
50
|
50
|
50
|
50
|
|
अधिकतम शॉर्ट सर्किट करंट |
KA
|
26
|
30
|
40
|
30
|
40
|
|
कार्य करने का स्ट्रोक |
मिमी |
100 |
100
|
100 |
100 |
100
|
|
वेल्डिंग दक्षता |
मी/मिनट
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
अधिकतम बल |
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
अधिकतम वेल्डिंग क्षमता |
मिमी
|
1.2+1.2
|
1.5+1.5
|
2.0+2.0
|
1.5+1.5
|
2.0+2.0
|
|
मोटर पावर |
W
|
550
|
750
|
750
|
750
|
400
|
|
शीतलन खपत |
L/मिनट
|
8
|
8
|
10
|
8
|
10
|
|
वज़न
|
किलोग्राम
|
380
|
510
|
630
|
530
|
700
|
सामान्य संरचनाएं:

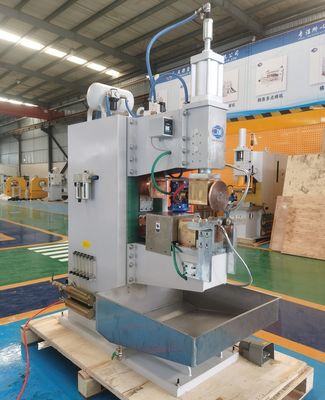

विस्तृत छवियां:
कुशल स्वचालन प्रक्रिया:एकीकृत स्वचालन इस समाधान का मूल है, जो क्लैंपिंग, रोटेटिंग और वेल्डिंग के सटीक कार्यों का प्रबंधन करता है। मैनुअल हस्तक्षेप को सरल सामग्री हैंडलिंग के प्रबंधन तक सीमित करके, सिस्टम प्रभावी रूप से विविधताओं को समाप्त करता है और उत्पादन चक्र को तेज करता है।
कुशल पोस्ट-वेल्ड कूलिंग:समर्पित बाहरी जल टैंक घटकों को बिना किसी देरी के वेल्डिंग से सीधे कूलिंग में ले जाने की अनुमति देता है। यह एक संभावित बाधा को समाप्त करता है, उत्पादन लय को अनुकूलित करता है, और समग्र परिचालन दक्षता में महत्वपूर्ण वृद्धि में योगदान देता है।
गैस स्टोरेज टैंक: इस मशीन की एक प्रमुख विशेषता इसका एकीकृत गैस स्टोरेज टैंक है। यह गैस के दबाव में भिन्नताओं को प्रभावी ढंग से कम करता है, जिससे लागू वेल्डिंग बल में अटूट स्थिरता सुनिश्चित होती है। यह वृद्धि पूरी वेल्डिंग प्रक्रिया पर सटीक नियंत्रण बनाए रखने के लिए महत्वपूर्ण है।
सेवा-उन्मुख जल प्रणाली डिजाइन:लंबे समय तक कार्यक्षमता सुनिश्चित करने के लिए, सभी जल-संपर्क भागों को संक्षारण प्रतिरोध के लिए सतह-उपचारित किया जाता है। इसके अतिरिक्त, जल निकासी को टैंक के लिए एक समर्पित आउटलेट के माध्यम से भेजा जाता है। यह जानबूझकर किया गया डिज़ाइन जल प्रवाह के लिए एक स्पष्ट अवलोकन बिंदु प्रदान करता है, जिससे किसी भी रुकावट को आसानी से देखा जा सकता है और तुरंत संबोधित किया जा सकता है, जिससे रखरखाव सरल हो जाता है।
दृश्य छवियां:
अनुप्रयोग:
वेल्डिंग से पहले:

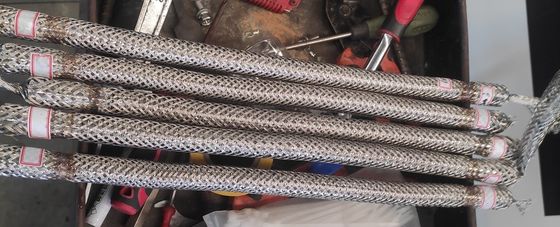

वेल्डिंग के बाद:
सीम वेल्डर्स के कई प्रकार:
अक्सर पूछे जाने वाले प्रश्न:
| आइटम/मॉडल | DN-40 | DN-63 | D(T)N-80 | D(T)N-100 | D(T)N-125 | D(T)N-160 | D(T)N-200 | |
| रेटेड पावर 50% पर | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| रेटेड प्राथमिक शक्ति | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| माध्यमिक वोल्टेज | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| रेटेड आवृत्ति | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| अधिकतम शॉर्ट सर्किट करंट | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| अधिकतम वेल्ड पावर | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| गला | मिमी | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| इलेक्ट्रोड पर अधिकतम बल | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| कार्य करने का स्ट्रोक | मिमी | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| शीतलन जल खपत 2.5बार | L/मिनट | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| इलेक्ट्रोड टीएलपी | मिमी | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| आर्म्स | मिमी | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| प्रोजेक्शन क्लैंपिंग प्लेट | मिमी | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
अधिकतम वेल्डिंग कैपेसिटी A3 स्टील |
मिमी | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5+5 | 5+5 |
6+6 |
|
मॉडल आइटम
|
यूनिट
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
रेटेड पावर |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
वोल्टेज इनपुट
|
V
|
380
|
380
|
380
|
380
|
380
|
|
आवृत्ति
|
Hz
|
50
|
50
|
50
|
50
|
50
|
|
अधिकतम शॉर्ट सर्किट करंट
|
KA
|
26
|
30
|
40
|
30
|
40
|
|
कार्य करने का स्ट्रोक |
मिमी |
100 |
100
|
100 |
100 |
100
|
|
वेल्डिंग दक्षता
|
मी/मिनट
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
अधिकतम बल
|
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
अधिकतम वेल्डिंग क्षमता
|
मिमी
|
1.2+1.2
|
1.5+1.5
|
2.0+2.0
|
1.5+1.5
|
2.0+2.0
|
|
मोटर पावर |
W
|
550
|
750
|
750
|
750
|
400
|
|
शीतलन खपत
|
L/मिनट
|
8
|
8
|
10
|
8
|
10
|
|
वज़न
|
किलोग्राम
|
380
|
510
|
630
|
530
|
700
|
